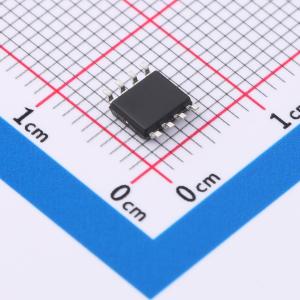

温馨提醒：图片仅供参考，商品以实物为准
UC2845B
AC-DC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2842/43/44/45 是固定频率电流模式 PWM 控制器。它们专为离线式和 DC - DC 转换器应用而设计，只需极少的外部元件。内部实现的电路包括用于精确占空比控制的微调振荡器、温度补偿基准源、高增益误差放大器、电流检测比较器，以及一个非常适合驱动功率 MOSFET 的大电流图腾柱输出
- 品牌名称
- UMW(友台半导体)
- 商品型号
- UC2845B
- 商品编号
- C5172937
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 50kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | 17mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 频率同步；过流保护 |
商品概述
2842、2843、2844和2845是固定频率电流模式PWM控制器。它们专为离线和DC-DC转换器应用而设计，所需外部元件极少。内部实现的电路包括用于精确占空比控制的微调振荡器、温度补偿基准、高增益误差放大器、电流检测比较器以及非常适合驱动功率MOSFET的高电流图腾柱输出。保护电路包括内置欠压锁定和电流限制功能。2842和2844的UVLO阈值为16V（开启）和10V（关闭）。2843和2845对应的阈值分别为8.4V（开启）和7.6V（关闭）。2842和2843可在100%占空比下工作。2844和2845可在50%占空比下工作。该系列器件的启动电流典型值为0.5mA。
商品特性
- 低启动和工作电流
- 高电流图腾柱输出
- 带滞回的欠压锁定
- 工作频率高达500KHz
