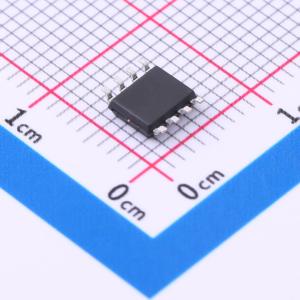

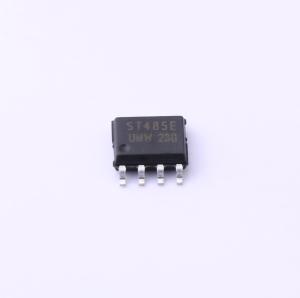

温馨提醒：图片仅供参考，商品以实物为准
ST485EBDR(UMW)
低功耗、压摆率受限的RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是低功耗收发器，用于RS-485和RS-422通信。IC包含一个驱动器和一个接收器。驱动器压摆率不受限制，允许它们以高达2.5Mbps的速度传输。这些收发器在空载或驱动器禁用且满载时，消耗的电源电流在120μA至500μA之间。所有部件均由单个5V电源供电。驱动器具有短路电流限制，并通过热关断电路防止过度功耗，该电路使驱动器输出进入高阻抗状态。接收器输入具有故障安全功能，可确保在输入开路时输出逻辑高电平。专为半双工应用而设计。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ST485EBDR(UMW)
- 商品编号
- C5172938
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2.5Mbps | |
| 节点数 | 32 | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热关断保护；过流保护 |
商品概述
UMW ST485 是用于 RS - 485 和 RS - 422 通信的低功耗收发器。该集成电路包含一个驱动器和一个接收器。UMW ST485 的驱动器转换速率不受限制，允许其传输速率高达 2.5Mbps。当驱动器未加载或满载且禁用时，这些收发器的电源电流在 120µA 至 500µA 之间。所有器件均由单一 5V 电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路可使驱动器输出进入高阻抗状态。接收器输入具有故障保护功能，若输入开路，可保证输出逻辑高电平。UMW ST485 专为半双工应用而设计。
商品特性
- 低静态电流：300µA
- 共模输入电压范围：-7V 至 +14V
- 三态输出
- 传播延迟 30ns，偏斜 5ns
- 提供全双工和半双工版本
- 由单一 5V 电源供电
- 总线上最多允许 32 个收发器
- 数据速率：2.5Mbps
- 驱动器过载保护采用电流限制和热关断功能
- 封装形式：SOP - 8
