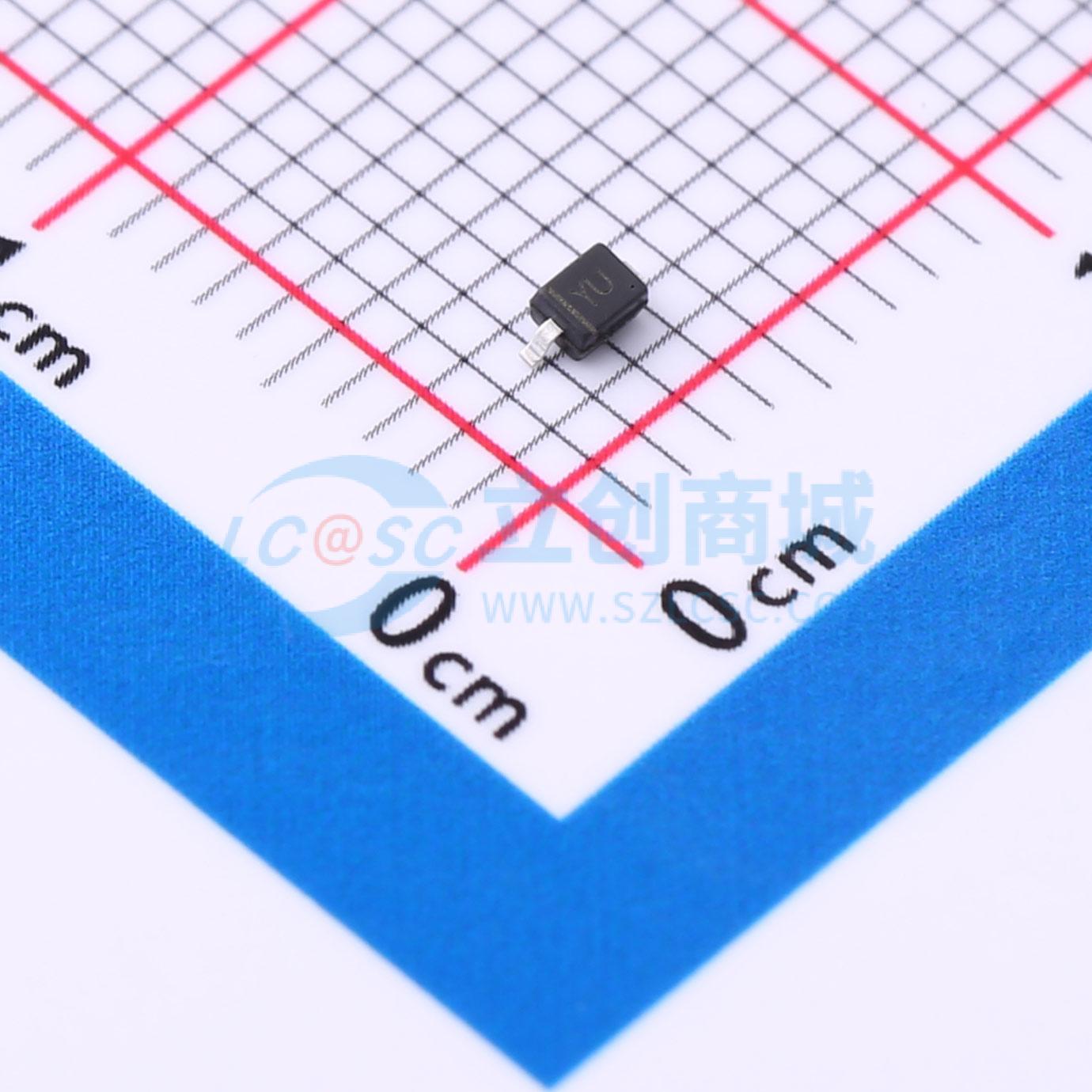

温馨提醒：图片仅供参考，商品以实物为准

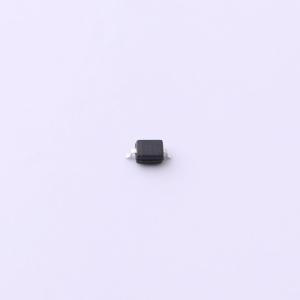

CESD3V3D3
3.3V截止 峰值浪涌电流：16A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护对电压敏感的电子元件免受 ESD 和其他瞬态影响。出色的钳位能力、低泄漏和快速响应时间，为暴露于 ESD 的设计提供一流的保护。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- CESD3V3D3
- 商品编号
- C5172943
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 峰值脉冲功率(Ppp) | 210W@8/20us | |
| 击穿电压(VBR) | 5.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
商品概述
该产品旨在保护电压敏感电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏和快速响应时间，为暴露于静电放电的设计提供了一流的保护。
商品特性
- 单线路单向ESD保护
- 低电容：12pF（典型值）
- 低反向截止电压：3.3V
- 低反向钳位电压
- 低泄漏电流
- 出色的封装：1.7mm×1.3mm×1.0mm
- 用户识别模块（SIM）卡保护
- 其他电子设备通信系统
应用领域
- 计算机及外围设备
- 掌上电脑（PAD）
- 音频和视频设备
- 手机及配件
- 便携式电子设备
