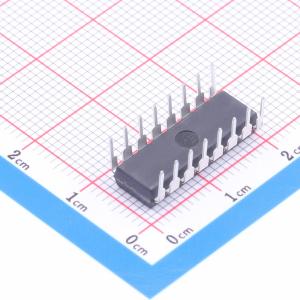

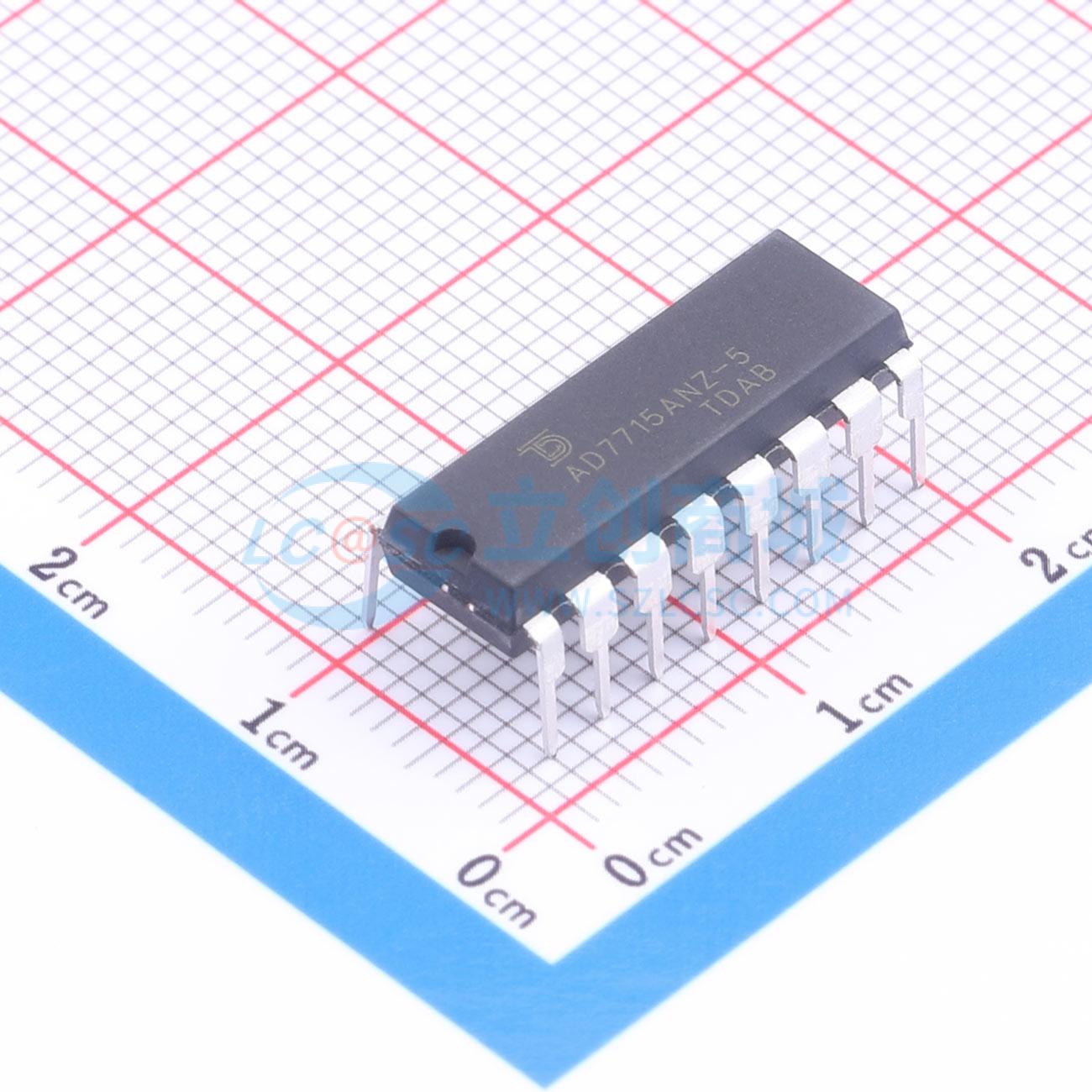

AD7715ANZ-5-TUDI

AD7715是一款适用于低频测量应用的完整模拟前端。该器件可直接接受来自传感器或换能器的低电平输入，并输出串行数字字。采用Sigma-delta转换技术，可实现高达16位无丢码的性能。信号被施加到基于模拟调制器的专有可编程增益前端。调制器输出由片上数字滤波器处理。该数字滤波器的第一个极点可通过片上控制寄存器进行编程，从而允许调整滤波器截止频率和输出更新速率。

AD7715具有差分输入和差分参考输入，由单电源（3V或5V）供电。它可以处理单极性输入信号范围，包括0mV - 20mV、0mV - 80mV、0V - 1.25V和0V - 2.5V，也可以处理双极性输入信号范围，包括±20mV、±80mV、±1.25V和±2.5V。双极性范围以差分模拟输入的负输入为参考。因此，AD7715可为单通道系统执行所有信号调理和转换。

AD7715非常适合用于基于智能、微控制器或DSP的系统。它具有一个可配置为三线操作的串行接口。增益设置、信号极性和更新速率选择可通过输入串行端口在软件中进行配置。该器件包含自校准和系统校准选项，以消除器件本身或系统中的增益和失调误差。CMOS架构确保了极低的功耗，低功耗模式可将待机电流降低至10μA。该器件提供16引脚封装（PDIP）、（SOIC_W）和TSSOP封装。

• 电荷平衡式ADC
• 16位无丢码
• 非线性度0.003%
• 可编程增益前端，增益为1、2、32和128
• 差分输入能力
• 三线串行接口
• 能够缓冲模拟输入
• 3V（AD7715 - 3）或5V（AD7715 - 5）工作电压
• 掉电模式下最大电流为8μA
• 具有可编程输出更新的低通滤波器
• 16引脚SMD/PDIP/TSSOP封装
