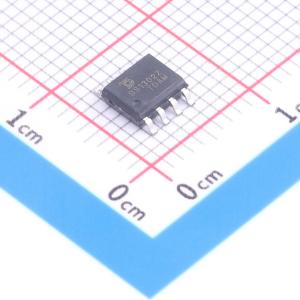

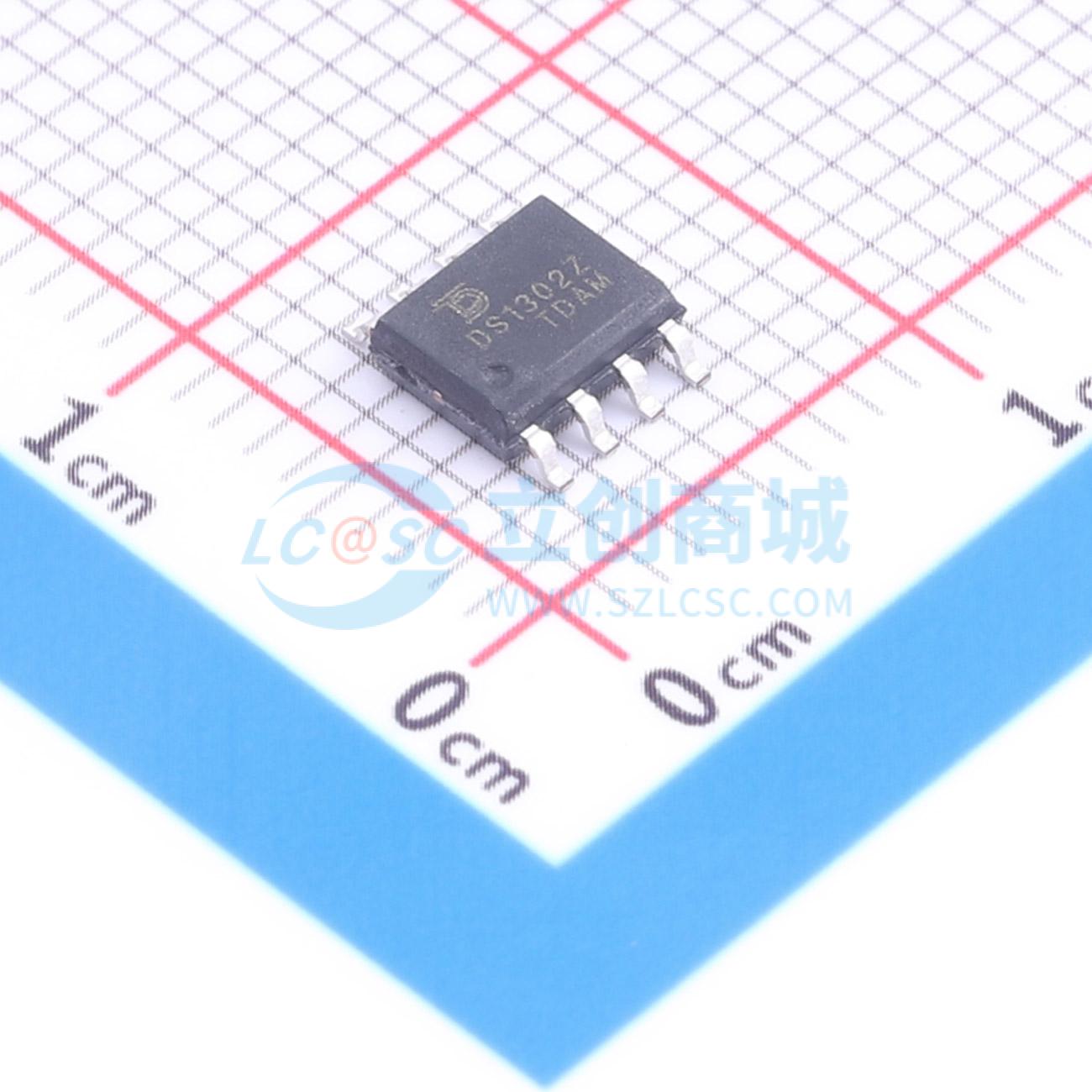

DS1302Z+T&R-TUDI
串行实时时钟，带31字节非易失性静态RAM，具备闰年补偿功能，支持单字节或多字节数据传输，采用简单三线接口与微控制器通信
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 实时时钟(RTC)
- 品牌名称
- TD(钍地半导体)
- 商品型号
- DS1302Z+T&R-TUDI
- 商品编号
- C54741334
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
参数完善中
商品概述
DS1302慢充电实时时钟芯片包含一个实时时钟/日历和非易失性静态RAM字节。它通过简单的串行接口与微处理器通信。实时时钟/日历可以对秒、分钟、小时、天、周、月和年进行计数，会自动调整少于31天月份的月末日期，还具备闰年校正功能。时钟可以使用12小时制或24小时制。RAM字节可用于临时存储一些重要数据。使用同步串行通信简化了DS1302与微处理器之间的通信。时钟/RAM通信仅需三条线：（1）RST（复位），（2）I/O（数据线），以及（3）SCLK（串行时钟）。数据可以单字节形式（每次传输一个字节）或多字节形式（最多31字节）传输。DS1302以极低的功耗运行，存储数据和时钟信息所需功率小于1μW。
商品特性
- 可对秒、分钟、小时、天、周、月和年进行计数，并具备闰年补偿功能
- 31字节非易失性RAM，用于高速数据缓存
- 宽工作电压范围：2.0V ~ 5.5V
- 2.5V时功耗小于300nA
- 采用单字节或多字节数据传输方法进行时钟或RAM数据读写
- 简单的三线接口与微控制器通信
- TTL兼容（VCC = 5V）
- 可选工业温度范围 -40℃ ~ +85℃
- 封装形式：DIP8和SOP8
应用领域
- 便携式仪器
- 移动电话
- 可充电电表、IC卡水表、IC卡煤气表
- 电子绘图仪
