温馨提醒：图片仅供参考，商品以实物为准

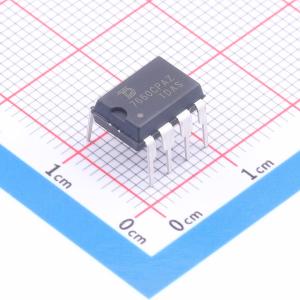

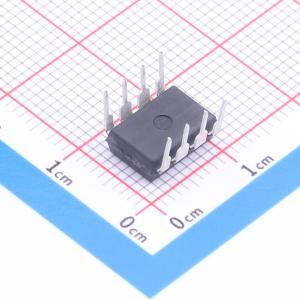

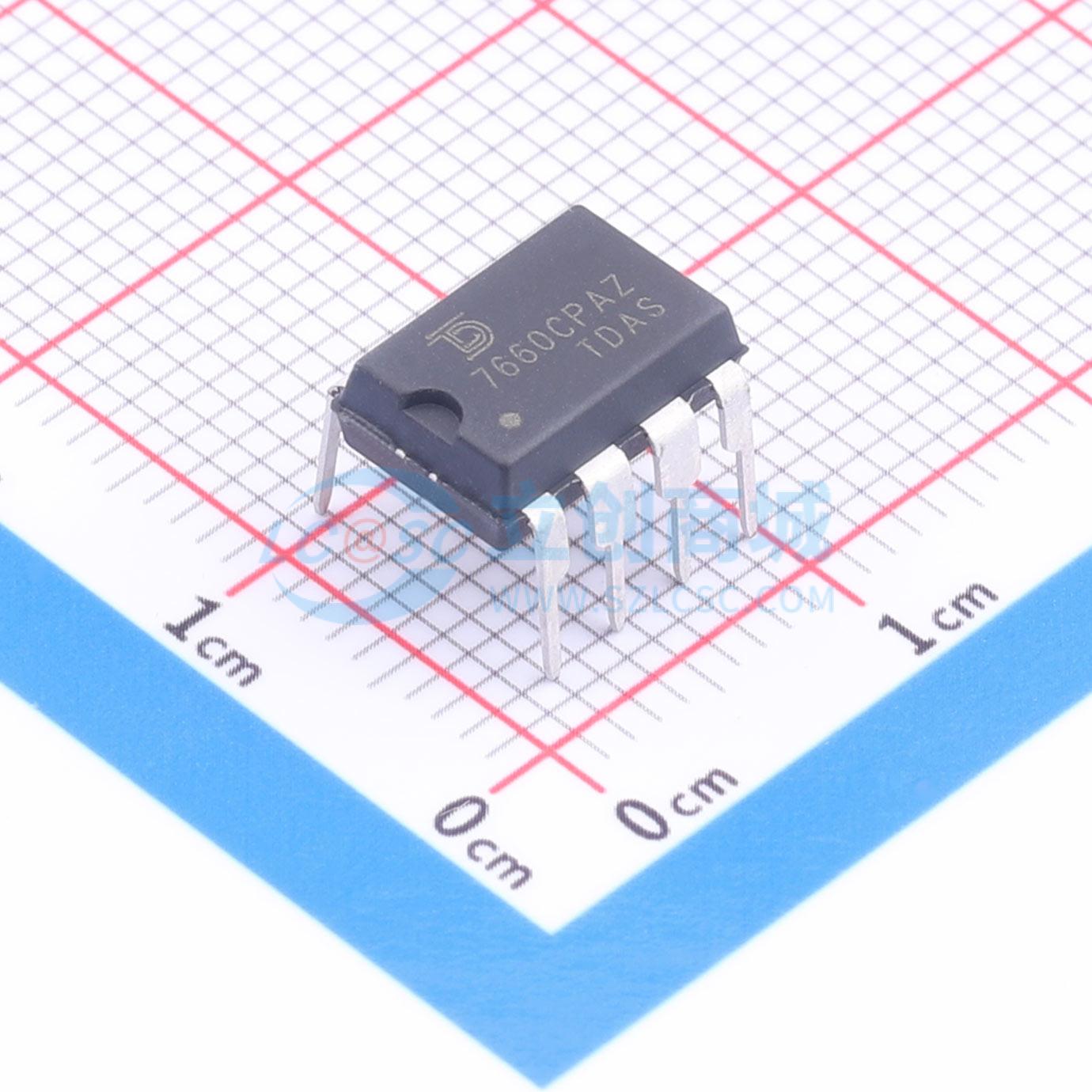

ICL7660CPAZ-TUDI
CMOS电压转换器，可实现电源电压转换、电压倍增，仅需2个外部非关键无源组件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电荷泵
- 品牌名称
- TD(钍地半导体)
- 商品型号
- ICL7660CPAZ-TUDI
- 商品编号
- C54741340
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.896克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 级联支持；倍压/反相拓扑切换 |
商品概述
ICL7660和ICL7660A是单片CMOS电源电路，与之前的器件相比具有独特的性能优势。ICL7660可将输入范围为+1.5V至+10.0V的正电压转换为负电压，输出互补电压范围为 - 1.5V至 - 10.0V；ICL7660A可将输入范围为+1.5V至+12.0V的正电压进行相同转换，输出互补电压范围为 - 1.5V至 - 12.0V。电荷泵和电荷存储功能仅需2个非关键外部电容。
ICL7660和ICL7660A还可连接作为电压倍增器使用，在输入为+10V时可产生高达+18.6V的输出电压。芯片内包含一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。一个独特的逻辑元件可检测器件中的最负电压，确保输出N沟道开关源 - 衬底结不被正向偏置，从而保证无闩锁操作。当输入电源电压为5.0V时，振荡器空载时的标称振荡频率为10kHz。可通过在“OSC”端子添加外部电容来降低该频率，也可通过外部时钟驱动振荡器。“LV”端子可接地以绕过内部串联稳压器，改善低电压（LV）操作。在中高电压（ICL7660为+3.5V至+10.0V，ICL7660A为+3.5V至+12.0V）下，LV引脚浮空以防止器件闩锁。
商品特性
- 可将+5V逻辑电源简单转换为±5V电源
- 可进行简单的电压倍增（VOUT = (-) nVIN）
- 典型开路电压转换效率为99.9%
- 典型功率效率为98%
- 宽工作电压范围
- ICL7660：1.5V至10.0V
- ICL7660A：1.5V至12.0V
- ICL7660A在3V下进行100%测试
- 易于使用，仅需2个外部非关键无源元件
- 在全温度和电压范围内无需外部二极管
- 提供无铅加退火工艺（符合RoHS标准）
应用领域
- 动态RAM的板载负电源
- 局部微处理器（8080类型）负电源
- 低成本负电源
- 数据采集系统
