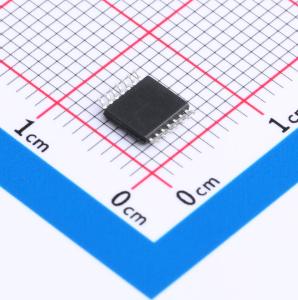

温馨提醒：图片仅供参考，商品以实物为准
AiP74HC08TA14.TR
4路2输入与门.输入内置钳位二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AiP74HC/HCT08是一个4路2输入与门。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过 ΔVCC 的电压。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC08TA14.TR
- 商品编号
- C5162249
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 逻辑电路设计
- 数字系统应用
