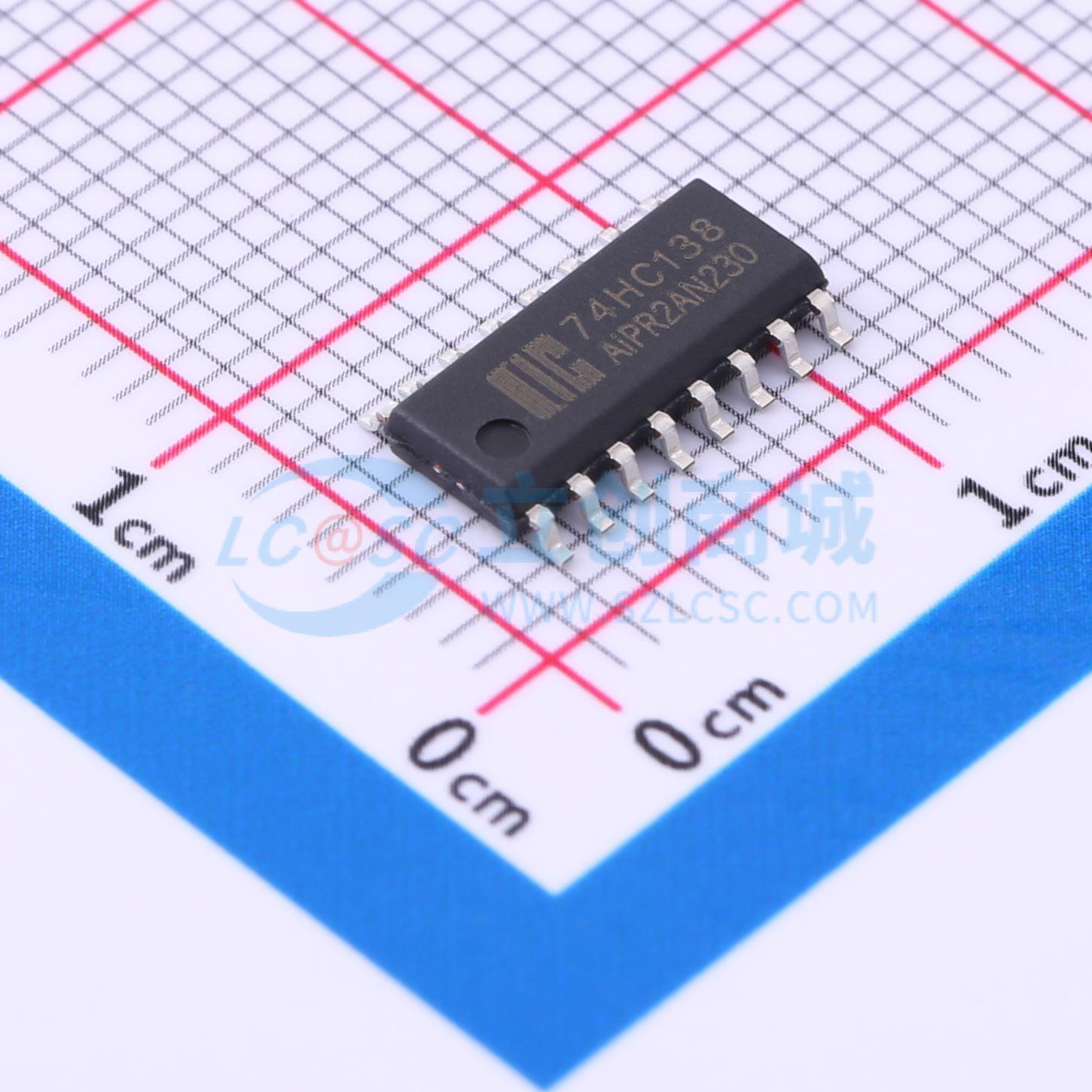

AiP74HC138SA16.TR

3-8译码器/信号分离器(反相)

描述

AiP74HC/HCT138 将3个二进制加权地址输入（A0，A1 和A2）解码为8个互斥输出（Y0~Y7）。该器件具有3个使能输入（E1，E2 和E3）。除非E1 和E2 为低电平且E3 为高电平，否则每个输出都为高电平。该多重使能功能允许简单的并行扩展至32选1（5-32）解码器，只需要一个反相器和4个AiP74HC/HCT138 IC。AiP74HC/HCT138 可以通过将有效的低电平使能输入之一用作数据输入并将其余的使能输入用作频闪来作为一个8路输出解复用器。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过Vcc的电压。

品牌名称

I-CORE(中微爱芯)

商品型号

AiP74HC138SA16.TR

商品编号

C5162256

商品封装

SOP-16​

包装方式

编带

商品毛重

0.23克(g)
