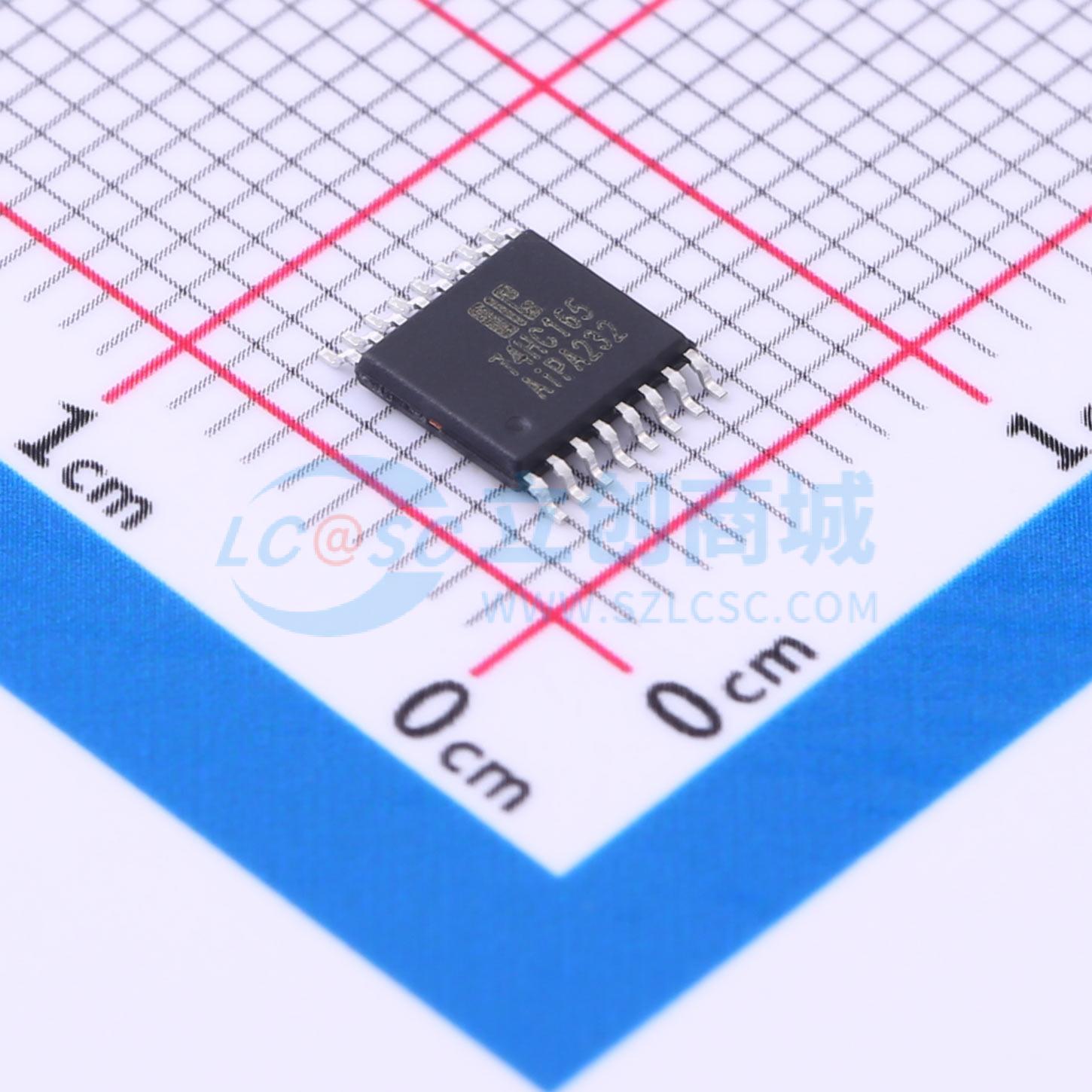

温馨提醒：图片仅供参考，商品以实物为准
AiP74HC165TA16.TR
8位并入串出移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AiP74HC/HCT165 是一个8 位串行或并行输入/串行输出移位寄存器。该电路具有一个串行数据输入（DS），八个并行数据输入（D0~D7）和两个互补的串行输出（Q7 和Q7）。当并行加载输入（PL）为低电平时，将D0 到D7 的数据异步加载到移位寄存器中。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC165TA16.TR
- 商品编号
- C5162258
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 61MHz | |
| 每个元件位数 | 8 | |
| 输出类型 | 互补式 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -40℃~+105℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 输出电流 | 25mA |
商品概述
AiP74HC/HCT165 是一个8 位串行或并行输入/串行输出移位寄存器。该电路具有一个串行数据输入（DS），八个并行数据输入（D0~D7）和两个互补的串行输出（Q7 和Q7）。当并行加载输入（PL）为低电平时，将D0 到D7 的数据异步加载到移位寄存器中。当PL为高电平时，数据在DS 处串行进入寄存器。当时钟使能输入（CE）为低电平时，数据在CP 输入上升沿时移位。CE上的高电平将禁用CP 输入。
商品特性
- 输入电平：AiP74HC165：CMOS 电平AiP74HCT165：TTL电平
- 异步8位并行加载
- 同步串行输入
- 工作环境温度范围： -40°C~+105°C
