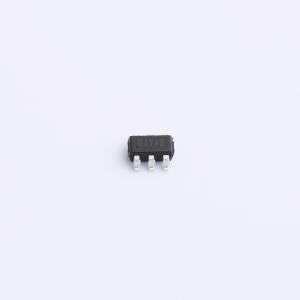

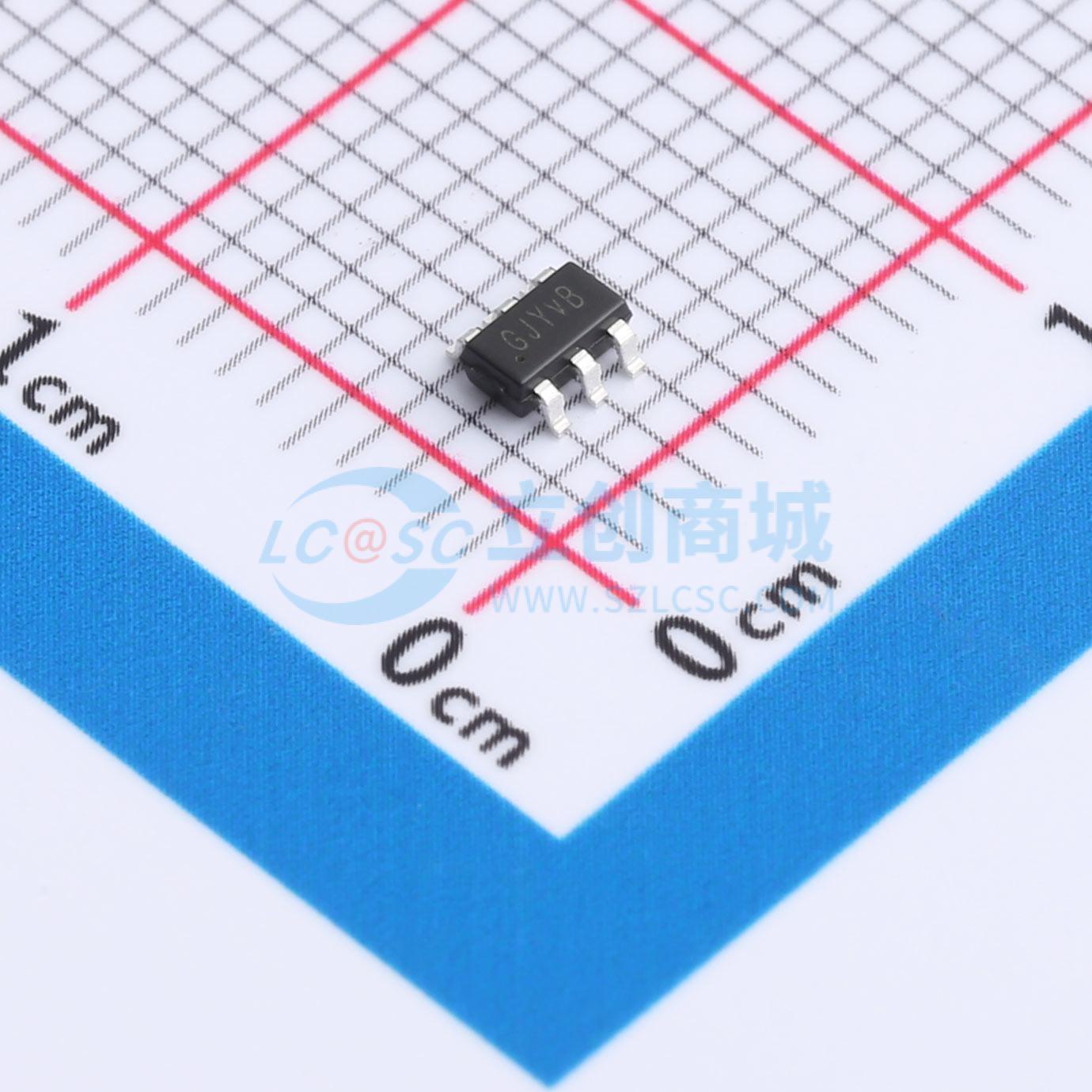

HP2604S6-61

过压过流保护

品牌名称: HYPWR(瀚昕微)
商品型号: HP2604S6-61
商品编号: C5160399
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

	属性	参数值
	商品目录	电池管理

	属性	参数值
	最大充电电流	1A

商品概述

HP2604是一款前端过压和过流保护器件，可实现2.8VDC至36VDC的宽输入电压范围。过压阈值设置为内部默认值。集成电源路径nFET开关的低电阻确保了电池充电系统应用的更优性能。它可提供高达1A的电流，以满足电池供电系统的需求。该器件集成了带迟滞功能的过温保护关断和自动恢复电路，还集成了过流保护功能并可自动恢复。

商品特性

绝对最大输入电压：36V
最大负载电流：1A
低电源路径电阻：
- CSP-4L：305mΩ（典型值）
- DFN2x2-8L：330mΩ（典型值）
- SOT23-6L：340mΩ（典型值）
- SOT-23：350mΩ（典型值）
固定内部过压保护（OVP）阈值：6.1（典型值）或可定制
过压保护响应时间：50ns
内部15ms启动或过压保护恢复延迟
可编程过压阈值：4V至11V
热关断保护及自动恢复
输出短路保护
符合RoHS标准且无卤
紧凑封装：SOT23-6L、DFN2x2-8L、CSP4L、SOT-23

应用领域

智能设备
电池供电系统
可穿戴设备
