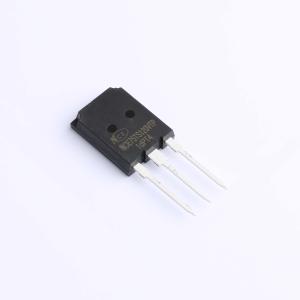

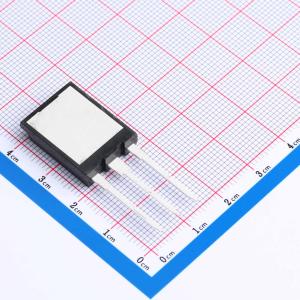

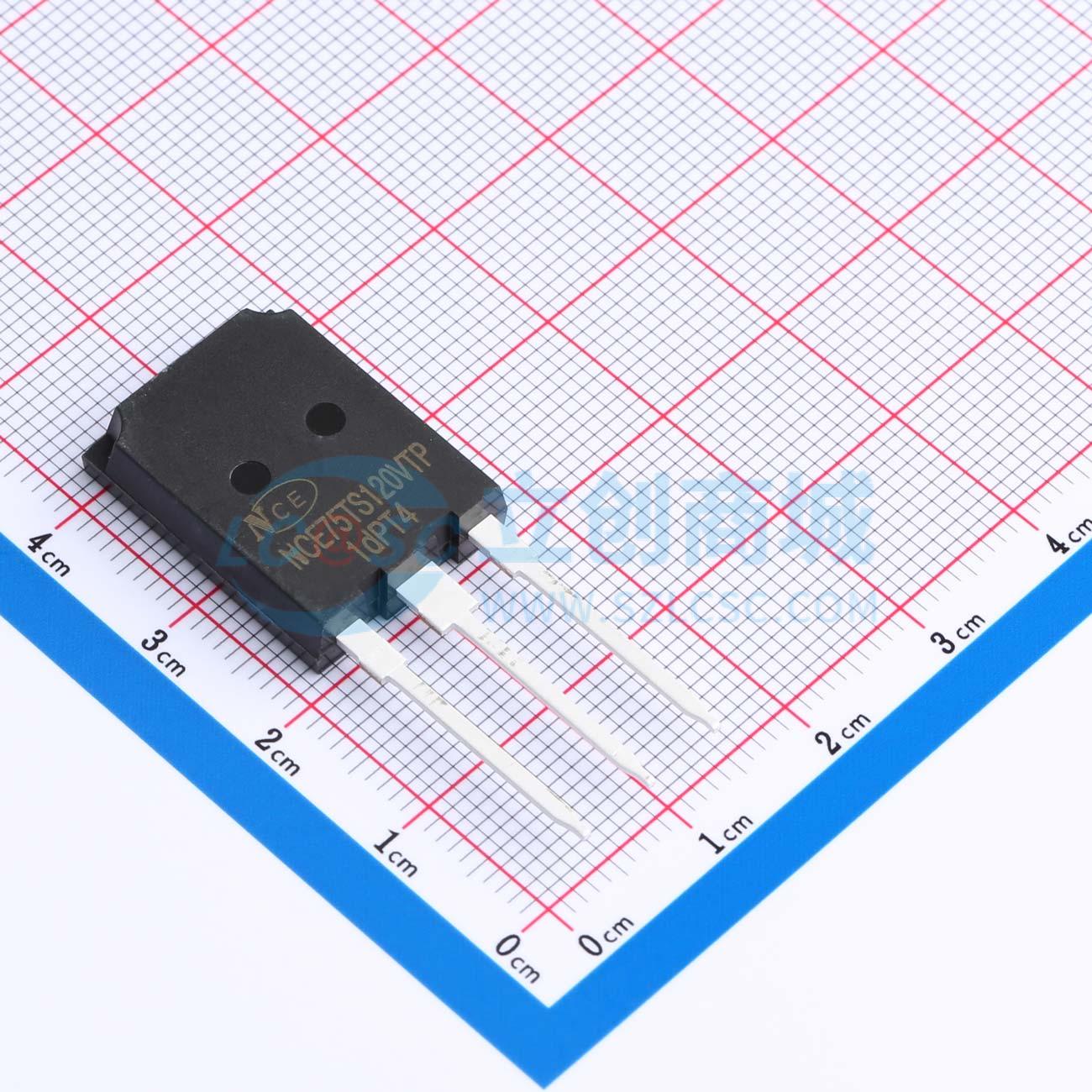

温馨提醒：图片仅供参考，商品以实物为准
NCE75TS120VTP
NCE75TS120VTP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE75TS120VTP
- 商品编号
- C5160412
- 商品封装
- TO-247P
- 包装方式
- 管装
- 商品毛重
- 8.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 833W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 75A | |
| 集电极脉冲电流(Icm) | 300A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.7V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 572nC@960V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 9.747nF | |
| 输出电容(Coes) | 327pF | |
| 反向传输电容(Cres) | 271pF | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 170ns | |
| 导通损耗(Eon) | 5.6mJ | |
| 关断损耗(Eoff) | 2.7mJ | |
| 反向恢复时间(Trr) | 126ns | |
| 工作温度 | -55℃~+175℃ |
