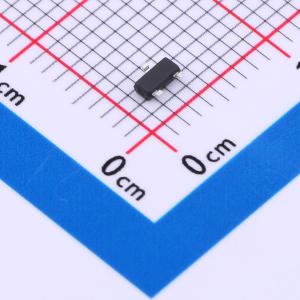

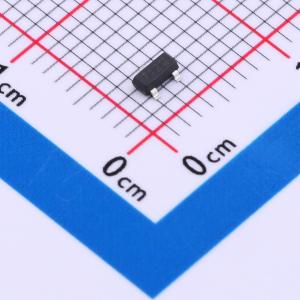

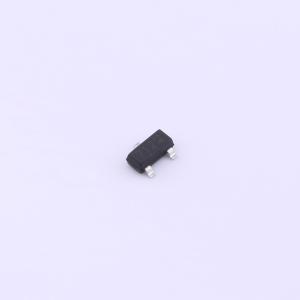

温馨提醒：图片仅供参考，商品以实物为准
SM712
双向ESD 12V 7V截止 峰值浪涌电流：17A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM712瞬态电压抑制器（TVS）二极管专为多点数据传输标准RS - 485应用中的不对称（12V至 - 7V）保护而设计。SM712可用于保护设备免受静电放电（ESD）、电快速瞬变（FET）和雷击产生的瞬态电压影响。SM712具备400瓦（tp = 8/20μs）的功率处理能力，可应对扩展共模应用中可能出现的更高瞬态电压水平。这提高了设备的可靠性，避免了使用未额定处理此类瞬态条件的齐纳二极管时所需的“猜测工作”。集成设计有助于减少与走线电感相关的电压过冲。SM712的低钳位电压可将受保护收发器的应力降至最低。SOT - 23封装为“拥挤”电路板的设计提供了灵活性。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- SM712
- 商品编号
- C5160288
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V；12V | |
| 钳位电压 | 26V；12V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压 | 13.3V；7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA；20uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 75pF；45pF |
商品特性
- 超低泄漏：纳安级
- 工作电压：7V 或 12V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（静电放电）抗扰度测试
- 空气放电：±30 kV
- 接触放电：±30 kV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）12V 和 7V 时 36A（8/20μs）
- IEC 61000 - 4 - 2（静电放电）抗扰度测试
- 符合 RoHS 标准
应用领域
- 具有扩展共模范围的 RS - 485 收发器保护
- 安全系统
- 自动取款机
- 混合光纤同轴电缆（HFC）系统
- 网络
