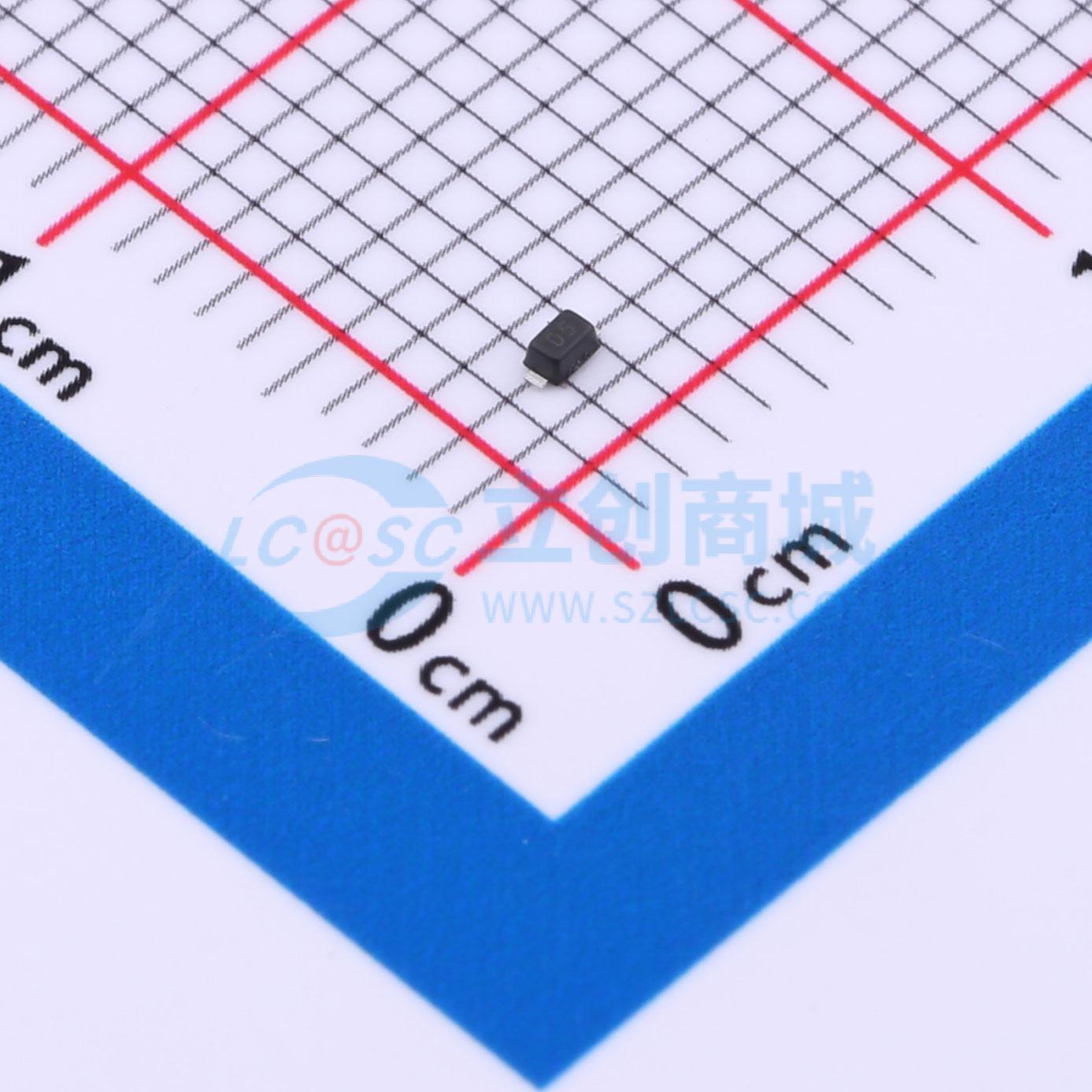

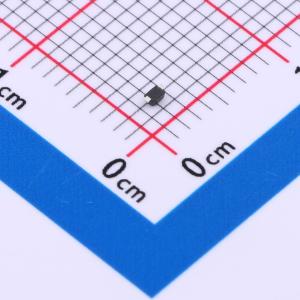

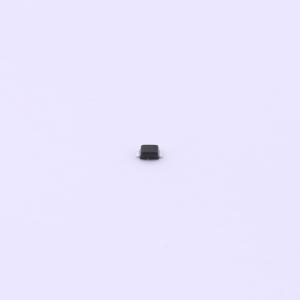

ESD5L5.0C
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5L5.0C旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源以及其他许多电路板空间有限的便携式应用。此外，由于其电容较低，还适用于高频设计，如USB 2.0高速、VGA、DVI、SDI和其他高速线路应用。该器件专门设计用于保护连接到数据和传输线路的敏感元件，免受静电放电（ESD）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- ESD5L5.0C
- 商品编号
- C5160293
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 11V | |
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
ESD5L5.0C 旨在保护电压敏感元件免受静电放电 (ESD) 和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他电路板空间有限的便携式应用。此外，由于其电容低，还适用于高频设计，如 USB 2.0 高速、VGA、DVI、SDI 和其他高速线路应用。 该器件专门设计用于保护连接到数据和传输线路的敏感元件，免受静电放电 (ESD) 和电快速瞬变 (EFT) 引起的过电压影响。
商品特性
- 高速数据线瞬态保护
- IEC 61000-4-2 (ESD) ±15kV (空气放电)
- ±8kV (接触放电)
- IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 电缆放电事件 (CDE)
- 针对高速线路优化的封装
- 超小型封装 (1.0mm×0.6mm×0.4mm)
- 保护一条数据、控制或电源线
- 低电容
- 低泄漏电流
- 低钳位电压
- 每个 I/O 引脚可承受超过 1000 次 ±8kV 接触放电的静电放电冲击
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及其配件
- 便携式仪器
- 外围设备
