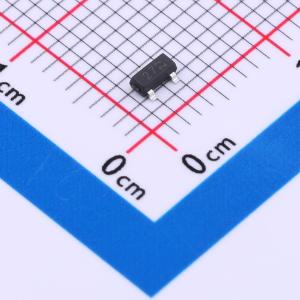

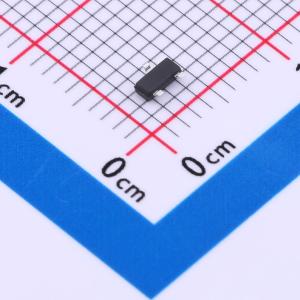

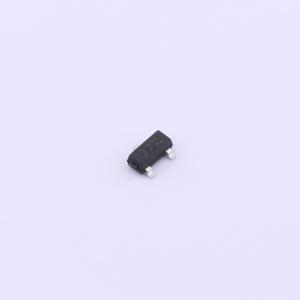

NUP1105
双向ESD 24V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NUP1105专为保护高速和容错网络中的CAN收发器免受静电放电（ESD）和其他有害瞬态电压事件的影响而设计。该器件采用单个紧凑型SOT - 23封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的选择，可提高系统可靠性并满足严格的电磁干扰（EMI）要求。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- NUP1105
- 商品编号
- C5160297
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 44V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
NUP1105专为保护高速和容错网络中的CAN收发器免受ESD和其他有害瞬态电压事件的影响而设计。该器件采用单个紧凑的SOT - 23封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的选择，可提高系统可靠性并满足严格的EMI要求。
商品特性
- 每线350W峰值功率耗散（8x20μsec波形）
- 低反向漏电流（<100nA）
- 低电容，适用于高速CAN数据速率
- IEC兼容性：IEC61000 - 4 - 2（ESD）：4级 - IEC61000 - 4 - 4（EFT）：40A - 5/50ns - IEC61000 - 4 - 5（雷击）8.0A（8/20μs）
- ISO7637 - 1，非重复性EMI浪涌脉冲2，9.5A（1x50μs）
- ISO7637 - 3，重复性电气快速瞬变（EFT）EMI浪涌脉冲，50A（5x50ns）
- 可燃性等级UL94V - 0
- 提供无铅封装
应用领域
- 工业控制网络、智能配电系统（SDSm）、DeviceNetM
- 汽车网络、低速和高速CAN、容错CAN
