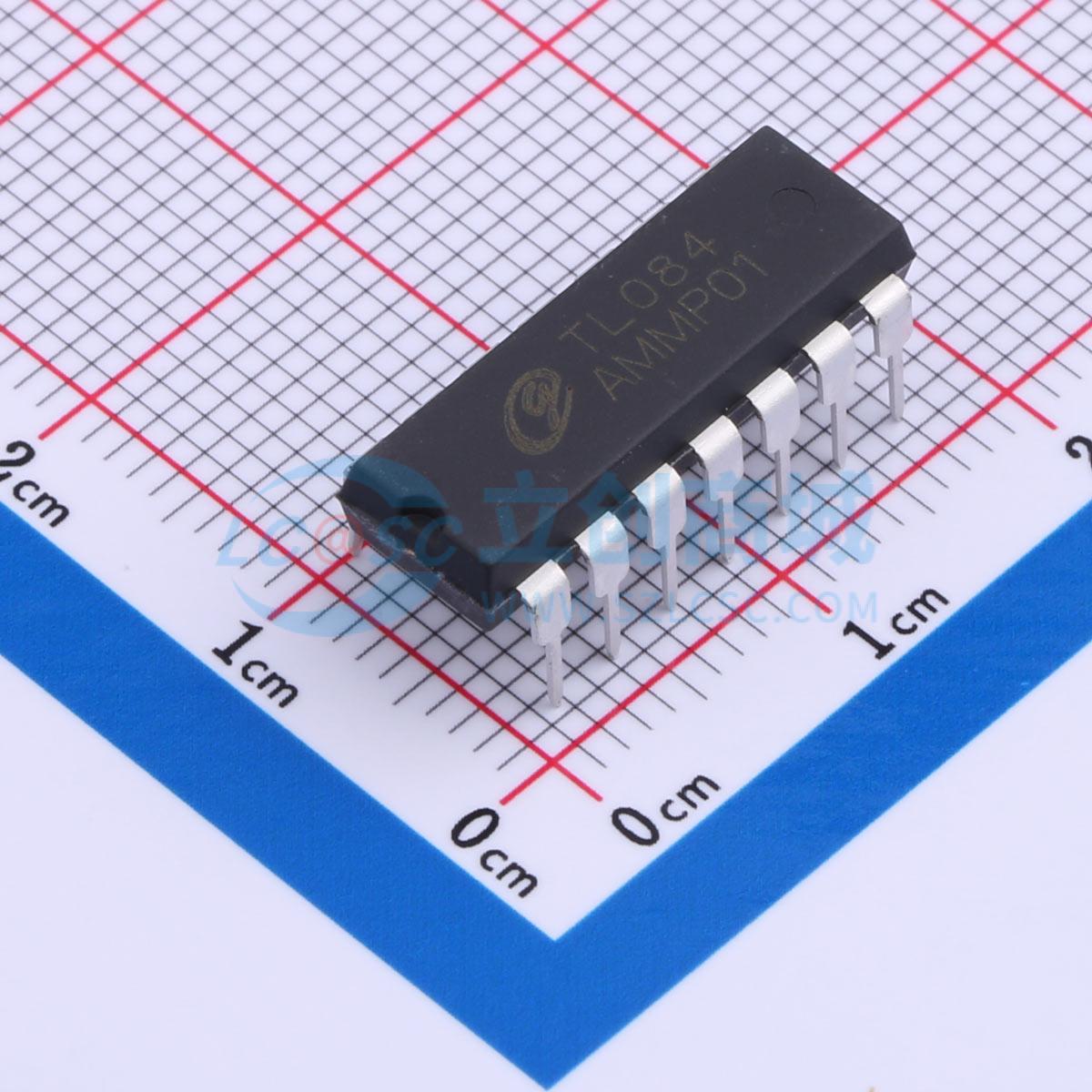

温馨提醒：图片仅供参考，商品以实物为准
TL084
TL084
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL084是一款高速四J-FET输入的运算放大器，由高压J-FET和双极晶体管构成。具有高的转换速率、低的输入偏置电流和失调电流及具有很低的失调电压温度系数。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- TL084
- 商品编号
- C5157925
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 增益带宽积(GBP) | 4MHz | |
| 输入失调电压(Vos) | 3mV | |
| 压摆率(SR) | 16V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 4nA | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 1.4mA | |
| 输出电流 | 60mA | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee~Vcc) | -18V~18V |
商品概述
TL084是一款高速四J-FET输入的运算放大器，由高压J-FET和双极晶体管构成。具有高的转换速率、低的输入偏置电流和失调电流及具有很低的失调电压温度系数。
商品特性
- 宽的共模和差模输入电压范围
- 低的输入偏置电流和失调电流
- 输出短路电流保护
- 高输入阻抗
- 内部频率补偿
- 自闩所
- 高转换速率：16 V/μs
应用领域
- 音频分布放大器应用
- 有源反馈滤波器应用
