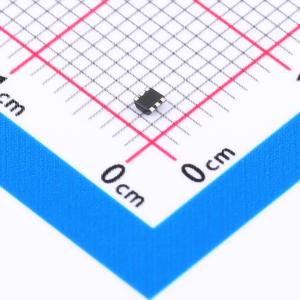

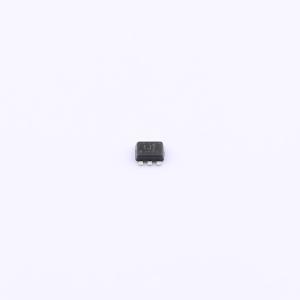

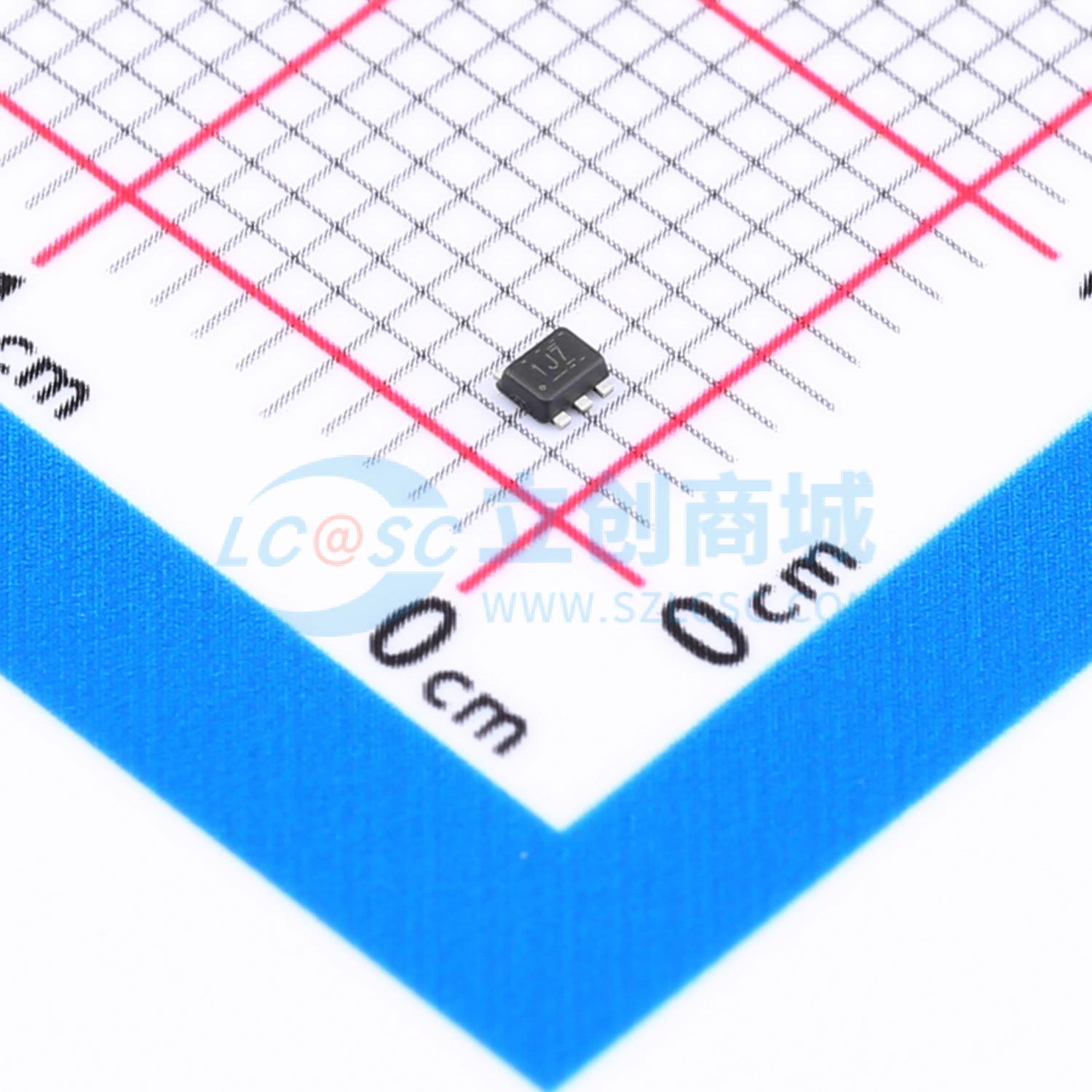

TPS62A01DRLR

采用SOT-563封装的1-A和2-A高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62A01 2.5V 至 5.5V 输入、1A 输出高效降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62A01DRLR
商品编号: C5157937
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS62A0x 系列器件是同步降压型 DC-DC 转换器，针对高效率和紧凑的解决方案尺寸进行了优化。这些器件集成了能够提供高达 2 A 输出电流的开关。在中等到重载情况下，器件以 2.4 MHz 开关频率的脉冲宽度调制 (PWM) 模式运行。在轻载时，器件会自动进入省电模式 (PSM)，以在整个负载电流范围内保持高效率。在关断状态下，电流消耗也极低。该器件系列的 TPS62A0xA 变体在整个负载电流范围内以强制 PWM 模式运行。 TPS62A0x 器件通过外部电阻分压器提供可调输出电压。内部软启动电路可限制启动期间的浪涌电流。还内置了过流保护、热关断保护和电源正常指示等其他功能。这些器件采用 SOT-563 封装。

商品特性

2.5 V 至 5.5 V 输入电压范围
0.6 V 至 VIN 可调输出电压范围
180 mΩ 和 120 mΩ 低 RDSON 开关（1 A）
100 mΩ 和 67 mΩ 低 RDSON 开关（2 A）
静态电流 <25 μA
1% 反馈精度（0℃ 至 125℃）
100% 占空比模式运行
2.4 MHz 开关频率
提供省电模式或 PWM 选项
电源正常输出引脚
短路保护（打嗝模式）
内部软启动
有源输出放电
热关断保护
采用 1.60 mm×1.60 mm SOT-63 封装
与 TLV62585 引脚兼容

应用领域

机顶盒
电视应用
IP 网络摄像机
多功能打印机
无线路由器、固态硬盘
电池供电应用
通用负载点电源

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	1A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
