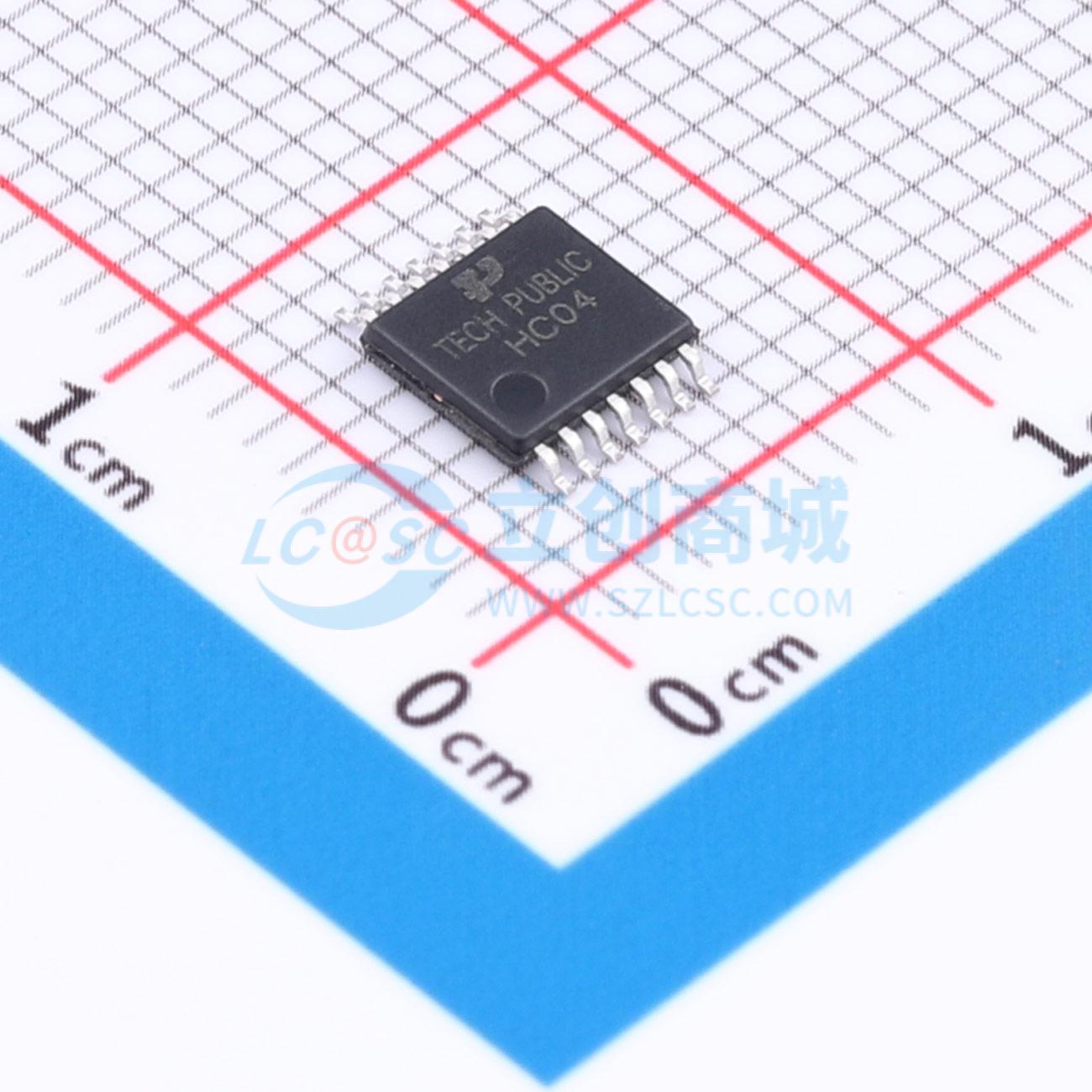

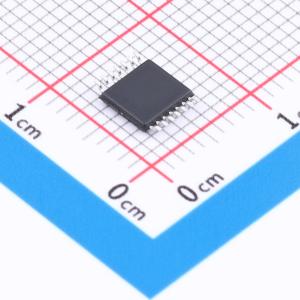

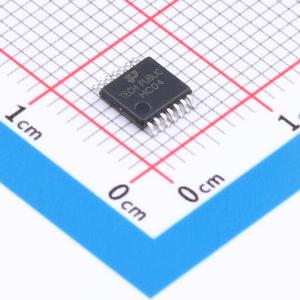

温馨提醒：图片仅供参考，商品以实物为准
74HC04PW-TP
CMOS低功耗六反相器，输入过压耐受，带施密特触发，适用于混合电压环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74HC04PW-TP
- 商品编号
- C54561788
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 6 | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 2.4V；1.9V；1.5V；3.8V；2.2V | |
| 输出低电平(VOL) | 450mV；400mV；300mV；100mV；550mV；550mV | |
| 传播延迟(tpd) | 2.9ns@4.5V~6V,15pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ |
商品概述
这是一款六反相器。输入可以由 3.3 V 或 5 V 器件驱动。此特性允许这些器件在混合 3.3 V 和 5 V 的环境中用作转换器。 所有输入的施密特触发器动作使电路能够承受较慢的输入上升和下降时间。该器件针对使用 IOFF 的部分掉电应用进行了全面规格设计。IOFF 电路可禁用输出，防止器件在掉电时通过器件产生潜在的破坏性回流电流。
商品特性
- 宽电源电压范围为 2 V 至 6.0 V
- CMOS 低功耗
- 输入过压耐受至 6.0 V
- 闩锁性能超过 250 mA
- 可与 TTL 电平直接接口
- ESD 保护：HBM ANSI/ESDA/JEDEC JS - 00 3A 类超过 6000 V，CDM ANSI/ESDA/JEDEC JS - 002 C3 类超过 2000 V
- loFF 电路提供部分掉电模式操作
- 符合 JEDEC 标准：JESD8 - 5（2.3 V 至 2.7 V）、JESD8C（2.7 V 至 3.6 V）、JESD36（4.5 V 至 5.5 V）
- 封装：TSSOP - 14
