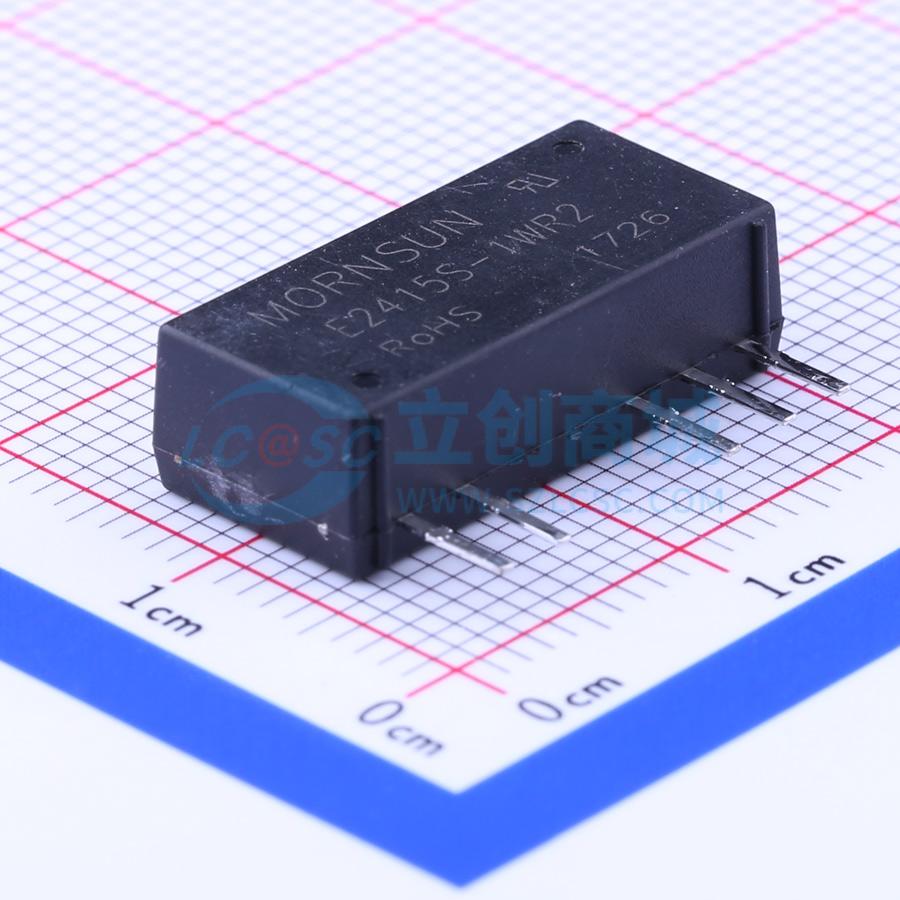

温馨提醒：图片仅供参考，商品以实物为准
E2415S-1WR2
停产 DC/DC模块电源，1W，定电压输入，隔离非稳压正负双路/单路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可正负配置 DC-DC模块，输入范围：21.6V~26.4V，双组输出：±15V/±33mA
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- E2415S-1WR2
- 商品编号
- C56877
- 商品封装
- SIP,19.5x6mm
- 包装方式
- 管装
- 商品毛重
- 3.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 79% | |
| 输出电压(Vout) | ±15V | |
| 输出电流(最大值) | ±33mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 100uF | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 静态电流(Iq) | 7mA | |
| 纹波噪声 | 60mVp-p |
商品特性
- 小型SIP封装
- 国际标准引脚方式
- 效率高达81%
- 隔离电压3000VDC
- 工作温度范围：-40°C to +105°C
- 通过EN60950,UL60950认证
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
