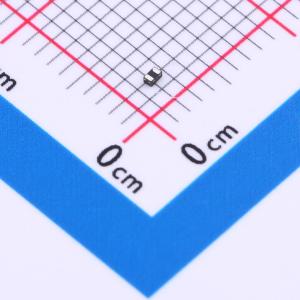

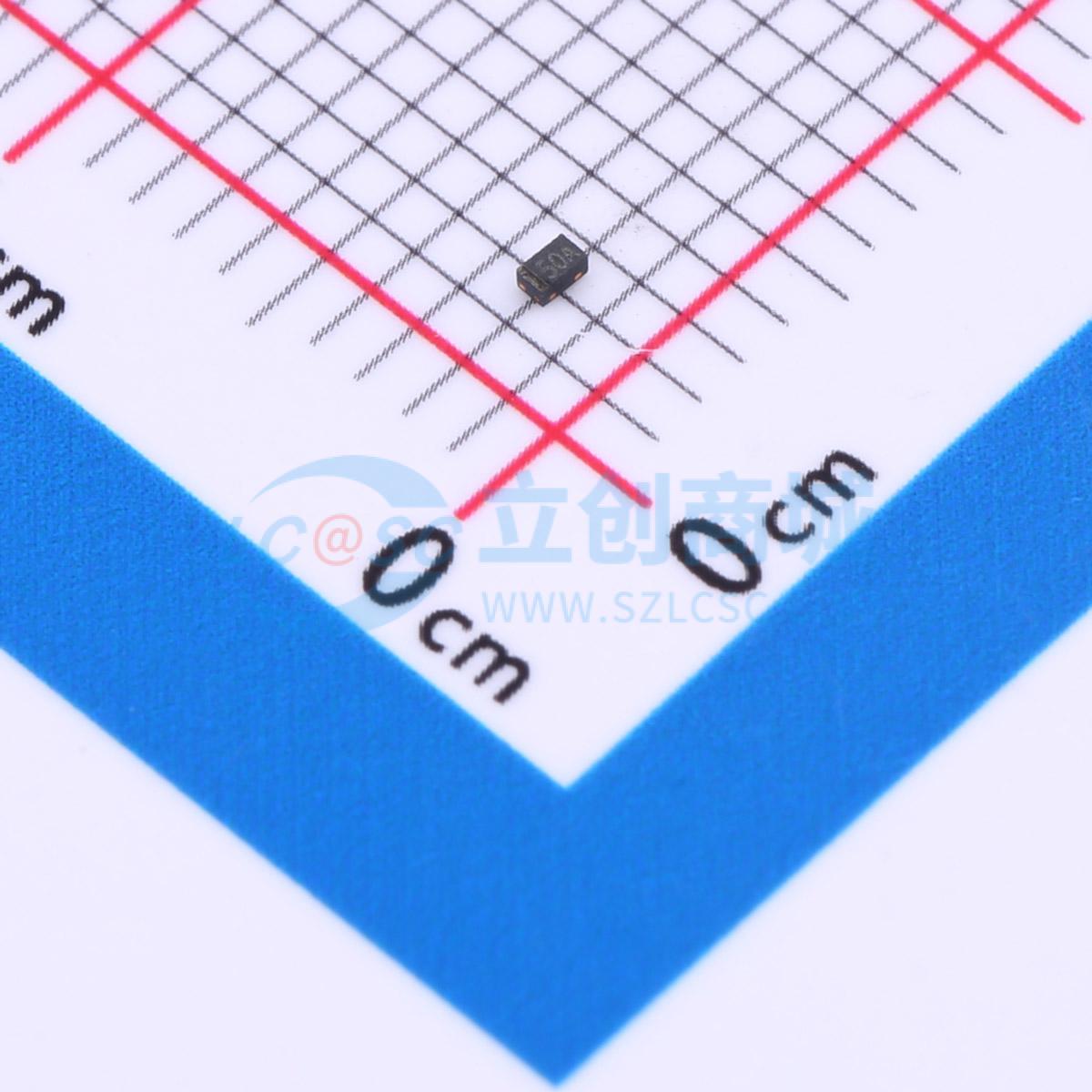

温馨提醒：图片仅供参考，商品以实物为准

ESDU5V0ADF

单向ESD 5V截止峰值浪涌电流：10A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8KV接触, 15KV空隙放电
品牌名称: PJSEMI(平晶微)
商品型号: ESDU5V0ADF
商品编号: C5156501
商品封装: DFN1x0.6-2L
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

专为保护可能遭受静电放电（ESD）、电快速瞬变脉冲群（EFT）和雷击的电压敏感电子元件而设计。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受静电放电影响的设计提供了一流的保护。由于其小封装和轻重量，特别适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。 ESDU5V0ADF采用DFN1x0.6-2L封装。标准产品无铅且无卤。

商品特性

单线路单向静电放电保护
低反向关断电压：5.0V
每条线路符合IEC61000-4-2（ESD）标准的瞬态保护：±8KV（接触放电）
低反向钳位电压
低泄漏电流

应用领域

手机及配件
音频和视频设备
便携式电子设备
其他电子设备通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	10A@8/20us
	峰值脉冲功率(Ppp)	250W@8/20us

	属性	参数值
	击穿电压	7.5V
	反向电流(Ir)	500nA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	100pF
