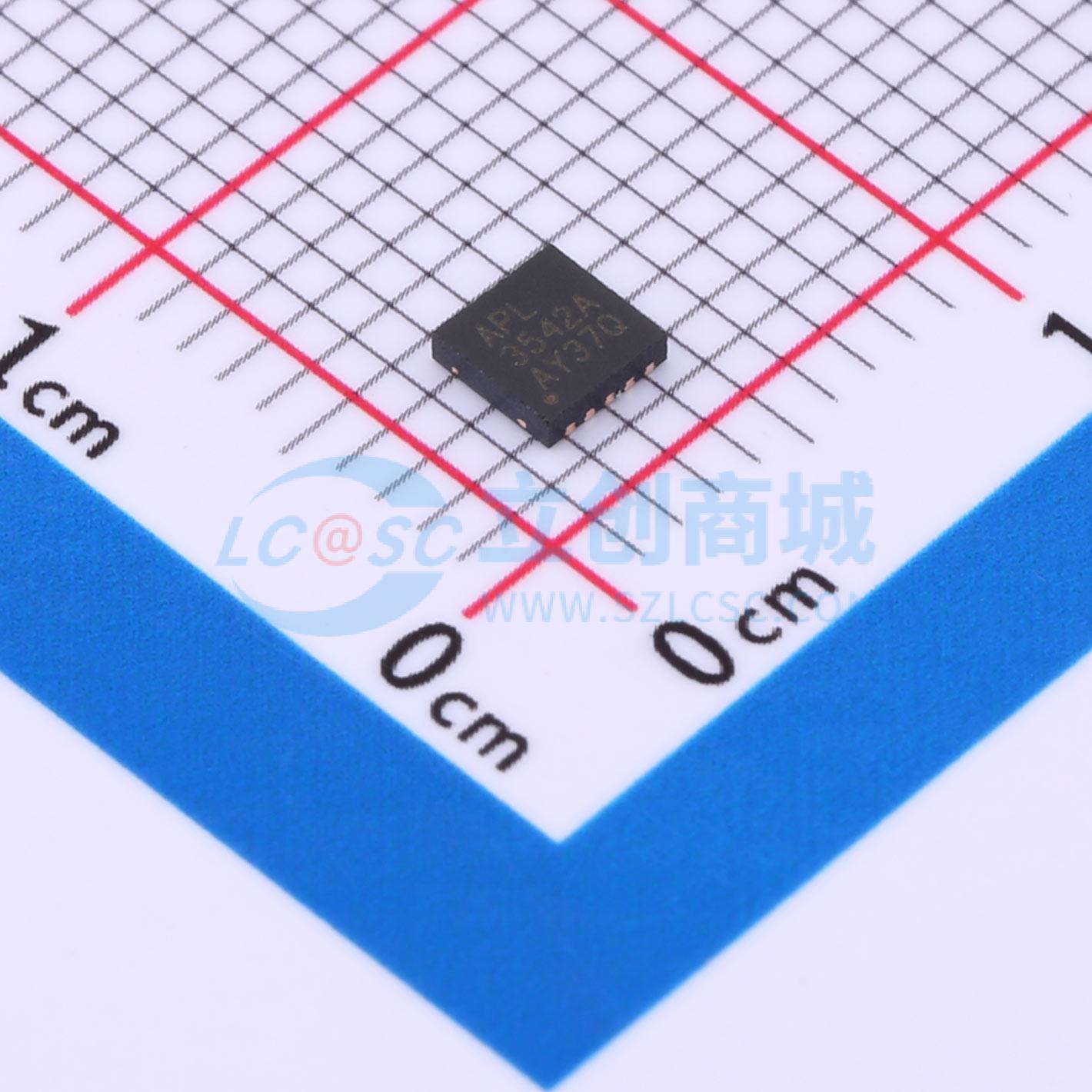

温馨提醒：图片仅供参考，商品以实物为准
APL3542AQBI-TRG
停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL3542AQBI-TRG
- 商品编号
- C5156108
- 商品封装
- TDFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 5V~26V | |
| 工作温度 | -40℃~+85℃ |
商品概述
APL3542A 是一种用于外部 N 通道 MOSFET 的高边电源分配控制器，支持 +12V、+19V 或 +5V 电源轨。错误输入电压保护功能可防止不正确的适配器插入，当输入电压超出目标范围时，IC 将关闭。
过流保护通过外部检测电阻上的电压降来监测输出电流。当输出电流达到跳变点时，IC 将关断。APL3542A 还在上电期间提供短路保护。该设备监测 VOUT 电压以检测短路情况，如果检测到短路条件，IC 将关断。
其他功能包括 POK 输出以指示输出电压已准备好，以及逻辑控制的关断模式。
商品特性
- 用于外部N沟道MOSFET的高端驱动器
- 欠压锁定(UVLO)
- 错误VIN输入电压保护
- 输出欠压保护(UVP)
- 上电期间的短路保护(SCP)
- 过流保护(OCP)
- 可选VIN监测电压
- 关断功能
- 电源正常(POK)功能
- 提供无铅和环保器件（符合RoHS标准）
应用领域
- 一体机电脑
- 笔记本电脑
