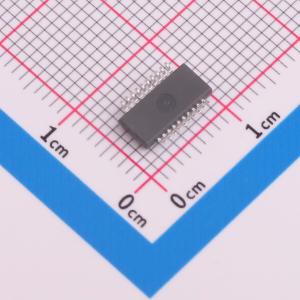

温馨提醒：图片仅供参考，商品以实物为准

CA-IS3980S

CA-IS398x 隔离型 8 通道数字输入接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8通道隔离式数字输入接收器
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3980S
商品编号: C5155967
商品封装: SSOP-20
包装方式: 编带
商品毛重: 0.388286克(g)

商品参数

商品概述

CA-IS398x 系列隔离型8 通道数字输入器件优化用于工业现场的24V 数字输入，只需少数几个外围元件即可配置用作Type 1、Type 2 或Type 3 工业传感器或现场开关的输入单元，每个通道即可配置为拉电流(source)输入，也可配置为灌电流(sink)输入。隔离通道采用先进的电容隔离技术，提供高达 2.5kV_RMS 的电气隔离以及 ±300kV/μs 的典型CMTI (低速通道)，具有较高的电磁辐射抑制和低传输延时、低抖动等优势。 CA-IS398x 只需在逻辑侧提供2.25V 至5.5V 的单电源供电，无需现场侧供电电源。逻辑输出电平取决于电源电压，可方便连接2.5V、3.3V 或5V 供电的控制器接口。CA-IS3980S 作为串行输出的工业接口器件能够将8 路24V 数字输入转化成CMOS 兼容的逻辑信号，通过SPI接口连接到微处理器；CA-IS398xP 系列产品则将8 路24V 数字输入转换成CMOS 兼容的并行输出。该系列的所有器件提供数字隔离输出，所有输入通道支持灌电流、拉电流配置，可方便连接工业、楼宇、过程控制等工业应用现场的传感器或开关。为确保工业环境下系统的可靠性，并行输出的CA-IS398x 器件在每个通道集成了固定延时的去抖滤波器；串行输出的CA-IS3980S 则允许用户调节其内部去抖滤波器的延迟时间，以满足不同应用场景的要求。对于需要连接8 个以上传感器的应用，可以使用多片CA-IS3980S 构成菊链架构，CA-IS3980S 菊链电路在同一SPI接口上最多可支持128 路输入。 CA-IS398x 系列产品工作在 -40°C 至 +125°C 温度范围，采用20 引脚SSOP 封装。

商品特性

支持工业标准数字输入兼容IEC 61131-2 Type 1、Type2、Type3 输
高度集成8 路输入通道，串行输出(CA-IS3980S)
8 路输入通道，并行输出 (CA-IS398xP)
速率可达2Mbps
集成数字滤波器，0 -100ms 滤波器延时可选
较高的瞬态抑制：低速通道： ±300kV/μs CMTI，高速通道： ±50kV/μs CMTI
集成 2500V_RMS 内部隔离器，缩减BOM 和尺寸
SPI 兼容串行接口(CA-IS3980S)
2.25V 至5.5V 单电源供电，无需现场侧供电
-40°C 至 125°C 工作温度范围
8.66mm x 3.91mm 20 引脚SSOP 封装
安全认证(申请中)
DIN VVDE V 0884-10 基础隔离
UL1577 认证： 2500V_RMS 隔离
基于 GB4943.1-2011 的CSA 认证
基于EN61010-1:2010 (3rd Ed)和EN 60950-1:2006/A2:2013 的TUV 认证

应用领域

PLC 数字输入模块
工业自动化
楼宇自动化
电机控制
CNC 控制
工业现场数据采集

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	隔离DI/DO
	输入通道数	8
	通道状态指示器	-
	输出接口	SPI输出

	属性	参数值
	最大数据速率	2Mbps
	隔离电压(Vrms)	2500
	CMTI(kV/us)	300kV/us
	工作温度	-40℃~+125℃
