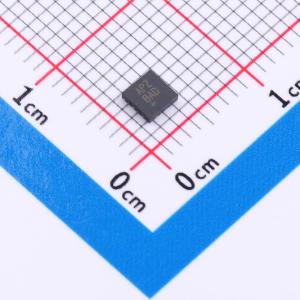

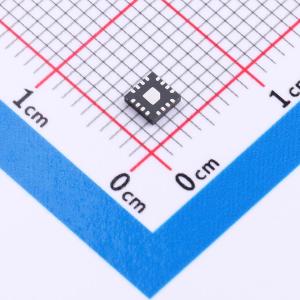

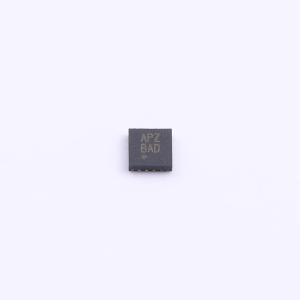

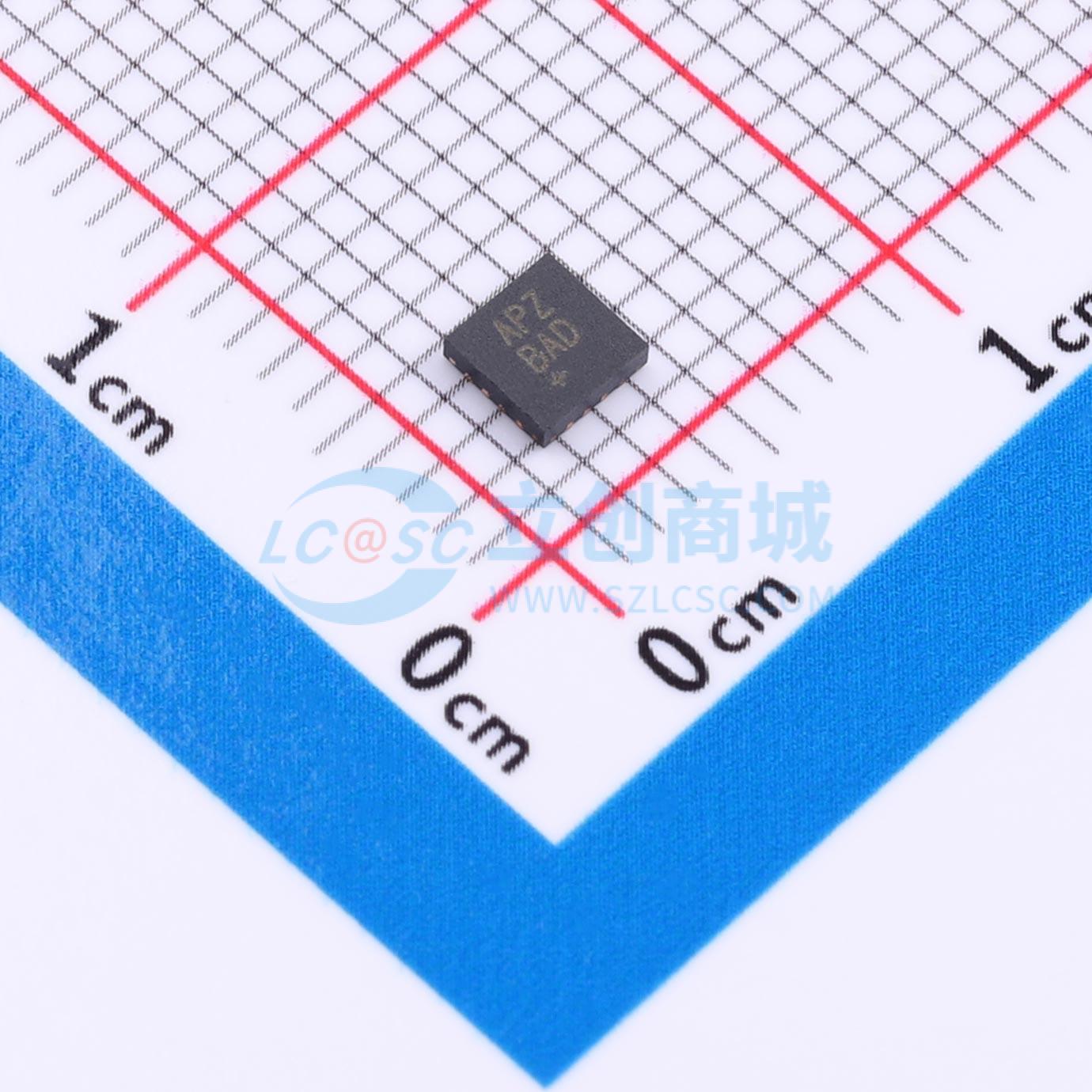

MAX38889AATE+

2.5V至5.5V，3A可逆升降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX38889是一款2.5V至5.5V的3A可逆升降压调节器,适用于备份应用。它支持系统输出电压范围为2.5V至5.5V,超级电容器电压范围为0.5V至5.5V,具有±1%的阈值精度。峰值电感电流限制为1A至3A,可通过外部电阻编程设置。最高效率可达94%,在准备状态下的静态电流仅为4uA。提供RDY和BKB标志,实时指示系统状态。采用3mm x 3mm,16引脚TQFN封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX38889AATE+
商品编号: C5155969
商品封装: TQFN-16(3x3)
包装方式: 编带
商品毛重: 19.855克(g)

商品参数

商品概述

MAX38889是一款灵活的存储电容或电容组备用稳压器，可在存储元件和系统电源轨之间高效传输功率。当主电源存在且其电压高于系统电源的最低阈值电压时，稳压器工作在充电模式，以最大3A峰值、1.5A平均电感电流为存储元件充电。存储元件充电完成后，电路仅消耗4μA电流，同时使存储元件保持就绪状态。超级电容需完全充电才能实现备用操作。当主电源断开时，稳压器可防止系统电压降至设定的系统备用工作电压以下，通过以最大3A峰值电感电流对存储元件放电，将超级电容电压升压至稳压后的VSYS。在此备用工作模式下，MAX38889采用自适应导通时间、限流、脉冲频率调制（PFM）控制方案。一旦MAX38889进入备用模式，BKB标志置低。外部引脚可进行多种设置，如超级电容最大电压、系统备用电压（VSYS）以及电感峰值充电和放电电流。 MAX38889具备True ShutdownTM特性，当VCAP > VSYS时，可将SYS与CAP断开连接，并防止SYS短路。分别将ENC和ENB引脚置低，可禁用充电和备用功能。可通过两个状态输出监控备用系统状态：RDY标志指示超级电容何时充电完成，BKB标志指示何时进行备用操作。

商品特性

系统输出电压范围：2.5V至5.5V
超级电容电压范围：0.5V至5.5V
阈值精度：±1%
备用和充电之间的迟滞：2.5%
电感峰值电流限制：1A至3A
电感峰值电流可通过外部电阻在1A至3A范围内进行引脚编程
充电或放电模式下的峰值效率：94%
超级电容充电完成后，就绪状态下的静态电流为4μA，仅消耗4μA静态电流
就绪和备用状态输出
RDY和BKB标志为系统提供实时状态信息
3mm x 3mm、16引脚TQFN封装

应用领域

手持式工业设备
配备可拆卸电池的便携式设备/计算机
工业传感器和执行器
汽车售后跟踪系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	3A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	-
	输出类型	可调
