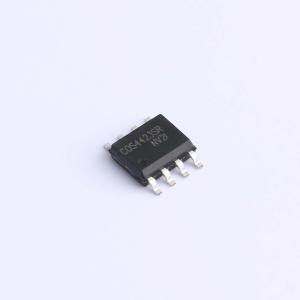

温馨提醒：图片仅供参考，商品以实物为准

COS4423SR

4.5A双路高速功率MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4A，4.5V-25V，双反相，双高速低功耗MOSFET低边驱动器
品牌名称: COSINE(科山芯创)
商品型号: COS4423SR
商品编号: C5155886
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.22克(g)

商品参数

商品概述

COS4423/4/5 是匹配的双功率 MOSFET 驱动器。独特的电路设计使其能够高速运行，可向 1800pF 容性负载提供 4.5A 的峰值电流。匹配的上升和下降延迟时间提升了速度和驱动能力。这些匹配的延迟保持了输入到输出脉冲宽度的完整性，以减少定时误差和时钟偏移问题。采用非重叠驱动技术可将动态开关损耗降至最低。这些器件在其功率和电压额定值范围内具有高抗闩锁能力。当接地引脚出现高达 5V 的噪声尖峰（任何极性）时，器件不会受损。COS4423/4/5 的输入可直接由 TTL 或 CMOS（1.6V 至 25V）驱动。此外，300mV 的内置迟滞提供了抗噪能力，并允许器件由缓慢上升或下降的波形驱动。如果输入未加偏置或处于浮空状态，OUT A/B 将保持低电平。

商品特性

高峰值输出电流：4.5A
宽电源电压工作范围：4.5V 至 25V
高容性负载驱动能力：12ns（典型值）内可驱动 1800pF
短延迟时间：36ns（典型值）
匹配的上升/下降时间
低输出阻抗：1.6Ω（典型值）
低电源电流
过温保护
欠压锁定（UVLO）
非重叠驱动技术
输入可承受高达 5V 的负输入
提供绿色 SOP8、DIP8 和 DFN8 封装

应用领域

开关模式电源
功率 MOSFET 驱动器
脉冲变压器驱动器
线路驱动器
CCD 驱动器 D 类开关放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	工作电压	4.5V~25V
	上升时间(tr)	12ns

	属性	参数值
	下降时间(tf)	12ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.6V
	输入低电平(VIL)	700mV
	静态电流(Iq)	850uA
