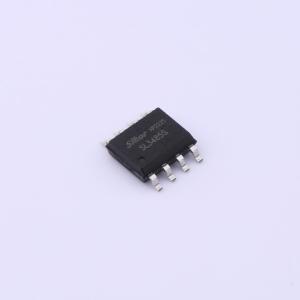

SL3485S
SL3485S/SL3485M RS-485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SL3485用于RS-485/RS-422通信，是一款半双工通信的高速收发器，包含一路驱动器和一路接收器。具有失效保护电路、低摆率驱动器、+15kV静电防护功能，最高数据速率10Mbps。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL3485S
- 商品编号
- C5155382
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 450uA | |
| 通讯模式 | 半双工 |
商品概述
SL3485用于RS-485/RS-422通信，是一款半双工通信的高速收发器，其包含一路驱动器和一路接收器。具有失效保护电路。具有低摆率驱动器，能够减小EMI和由于不恰当的终端匹配电缆所引起的反射，并实现高达10Mbps的无差错数据传输。具有+15kV ESD静电放电防护功能。接收器具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器。主要应用于RS-485/RS-422通信系统。
商品特性
- I/O引脚具有静电放电防护功能：+15kV HBM，其它所有引脚上都有3级静电放电（ESD）防护：>+8kV HBM
- 典型工作电压：5V
- 最高数据速率10Mbps
- 封装形式：SOP8、MSOP8
应用领域
- 智能仪器仪表
- 工业过程控制
- 建筑自动化网络
- 电机控制
- 对EMI灵敏的收发器应用
