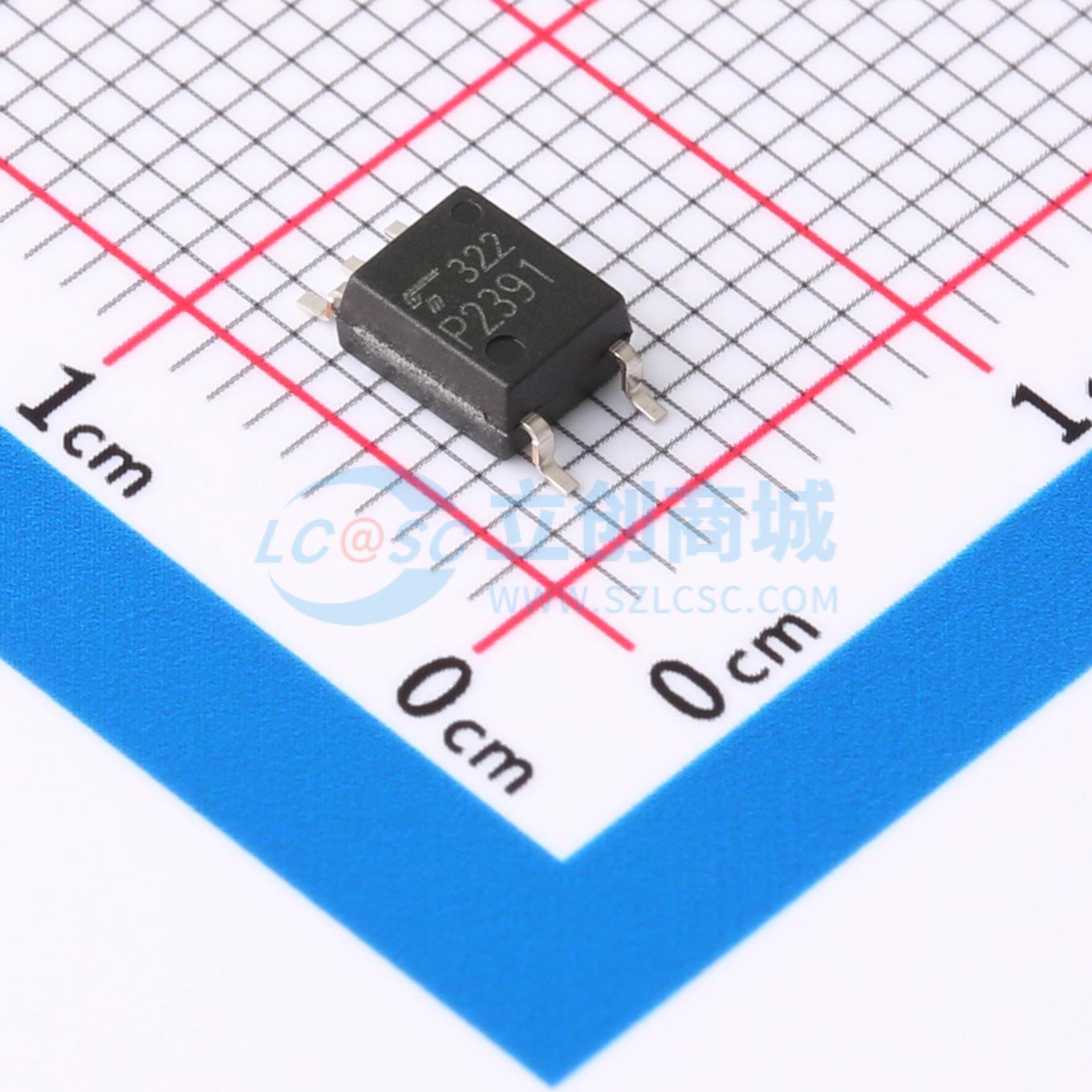

TLP2391

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TOSHIBA(东芝)
商品型号: TLP2391
商品编号: C5155303
商品封装: SOP-5
包装方式: 管装
商品毛重: 0.398克(g)

商品参数

商品概述

东芝TLP2391由两个高输出红外LED与一个高增益、高速光电探测器耦合而成，采用SO6封装。由于采用两个反向并联的LED，它可以处理灌电流和拉电流输入信号。TLP2391保证了1mA的低电源电流（ICC / ICCH）和2.5mA（VCC = 5V）的低阈值输入电流（IFHL），有助于设备节能。探测器具有图腾柱输出级，具备拉电流和灌电流能力。TLP2391有一个内部法拉第屏蔽，可提供±20kV/μs的共模瞬态抗扰度。

商品特性

反相器逻辑类型（图腾柱输出）
封装：SO6
工作温度：-40至125°C
电源电压：2.7至5.5V
阈值输入电流：2.3mA（最大值）（VCC = 3.3V）；2.5mA（最大值）（VCC = 5V）
电源电流：1mA（最大值）
数据传输速率：10Mbps（典型值）
传播延迟时间：100ns（最大值）
脉冲宽度失真：30ns（最大值）
隔离电压：3750Vrms（最小值）
安全标准：UL认证：UL 1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN 60747 - 5 - 5；CQC认证：GB4943.1，GB8898泰国工厂

应用领域

可编程逻辑控制器（PLC）
工业逆变器
仪器仪表和控制设备的高速数字接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.7V~5.5V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	20kV/us
	传输速率	10Mbps
	通道数	2
	工作温度	-40℃~+125℃

	属性	参数值
	传播延迟 tpLH	100ns
	传播延迟 tpHL	100ns
	输入阈值电流(FH)	2.5mA
	输出电流	10mA
	耗散功率(Pd)	20mW
	输出电压	6V
	正向压降(Vf)	1.55V
	功能特性	-
