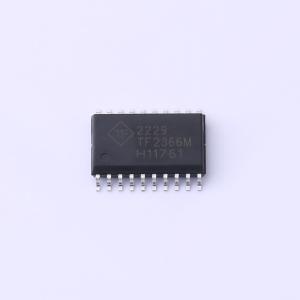

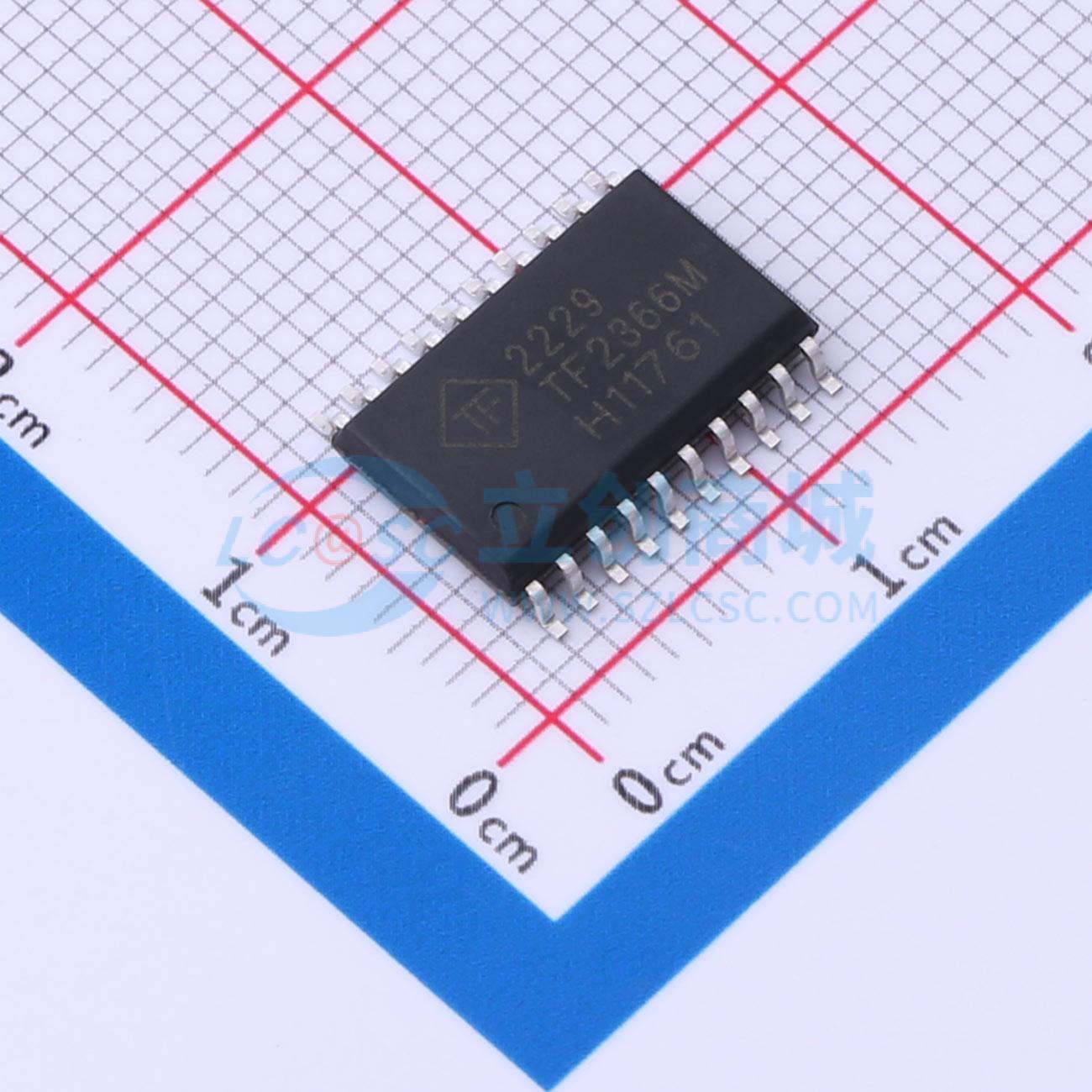

TF2366M-TGH

三相半桥栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高压500V, 三相, 半桥式驱动器, MOSFETs或IGBTs预驱
品牌名称: TFSS(德律风根)
商品型号: TF2366M-TGH
商品编号: C5155307
商品封装: SOIC-20
包装方式: 编带
商品毛重: 0.93克(g)

商品参数

商品概述

TF2366M/TF2388M是一款三相栅极驱动IC，专为高压三相应用而设计，可采用半桥配置驱动N沟道MOSFET和IGBT。高压工艺使TF2388M的高端在自举操作中可切换至600V，TF2366M可切换至500V。 TF2366M/TF2388M的逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备连接，且低电平使能，可在高噪声环境中更好地工作。驱动器输出具有高脉冲电流缓冲器，旨在将驱动器的交叉导通降至最低。 TF2366M/TF2388M具备多种保护功能。直通保护逻辑可防止在两个输入均为高电平（故障状态）时两个输出都为高电平；VCC欠压锁定功能可通过内部故障控制关闭所有驱动器；VBS欠压锁定功能可关闭相应的高端输出。TF2366M/TF2388M采用SOIC 20封装，工作温度范围扩展至 -40℃至 +125℃。

商品特性

三个浮动高端驱动器，自举操作电压可达500V/600V
源电流420mA / 灌电流750mA的输出电流能力
逻辑输入支持3.3V
315ns的内部死区时间，用于保护MOSFET
匹配的传播延迟时间最大为50ns
输出与输入同相
施密特触发逻辑输入
交叉导通预防逻辑
所有通道均具备欠压锁定功能
扩展的温度范围：-40℃至 +125℃
节省空间的SOIC - 20封装

应用领域

三相电机逆变器驱动器
白色家电 - 空调、洗衣机、冰箱
工业电机逆变器 - 电动工具、机器人
通用三相逆变器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	6
	灌电流(IOL)	750mA

	属性	参数值
	拉电流(IOH)	420mA
	工作电压	10V~20V
	上升时间(tr)	45ns
	下降时间(tf)	25ns
	工作温度	-40℃~+125℃
