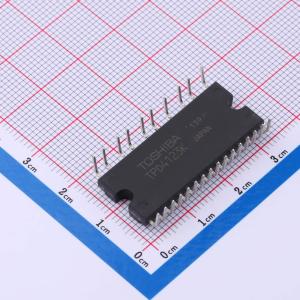

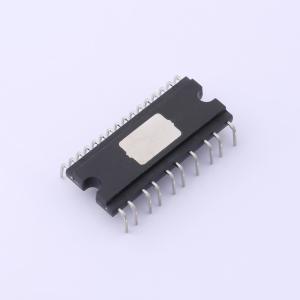

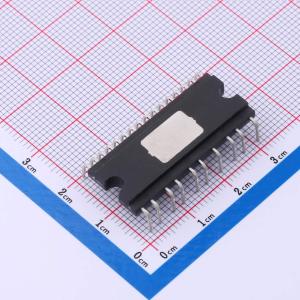

TPD4123K(C,Q)

TPD4123K是一款采用高压PWM控制的直流无刷电机驱动器。它采用高压SOI工艺制造。它采用三分流电阻电路进行电流检测。它包含电平转换高端驱动器、低端驱动器、IGBT输出、FRD以及欠压保护电路和热关断电路等保护功能。只需将来自MPU或电机控制器的逻辑输入接入TPD4123K，即可轻松控制直流无刷电机。

• 高压电源侧和低压信号侧端子分离。
• 非常适合三分流电阻的电流检测。
• 自举电路提供简单的高端电源。
• 内置自举二极管。
• 死区时间可设置为最小1.4 μs，非常适合正弦波驱动。
• 采用IGBT的三相桥输出。
• 内置FRD。
• 具备过流、欠压保护和热关断功能。
• 内置7V（典型值）稳压器。
• 封装：26引脚DIP。
