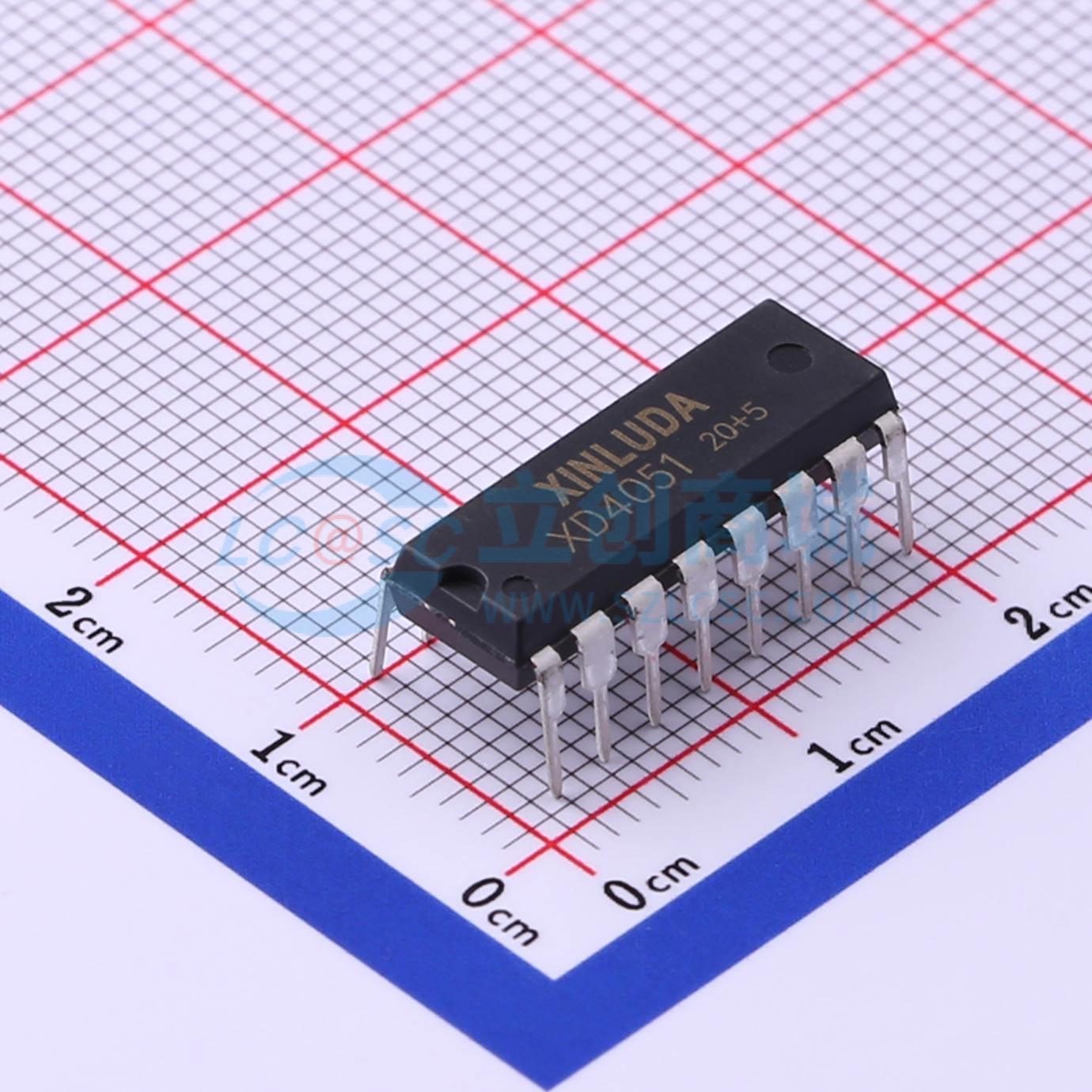

温馨提醒：图片仅供参考，商品以实物为准

XD4051

多路复用开关 IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有逻辑电平转换功能的 CMOS 单路 8 通道模拟多路复用器和多路信号分离器
品牌名称: XINLUDA(信路达)
商品型号: XD4051
商品编号: C556245
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.664克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	传播延迟(tpd)	10ns@15V,50pF
	静态电流(Iq)	20uA

商品概述

XD/XL4051系列模拟开关是由数字信号控制的多路调制/选择性模拟开关，具有低导通电阻和低截止漏电流。幅度为4.5至18V的数字信号可以控制峰峰值为18V的模拟信号。例如，如果VDD = +5V，VSS = 0V，VEE = -13.5V，则0到5V的数字信号可以控制-13.5到4.5V的模拟信号，并且这些切换电路在整个VDD-VSS和VDD-VEE电源范围内具有非常低的静态功耗。

XD/XL4051是一个八选一模拟开关，具有A、B、C三个二进制控制输入和INH输入。这三个二进制信号可以设置为8个模拟通道中的任何一个为导通状态。INH输入“1”电平将使模拟开关的所有通道处于关闭状态。输入“0”电平将使模拟开关的所有通道处于导通状态。

商品特性

非常宽的数字控制和传输模拟信号电压范围：数字4.5至18V，模拟18V
低导通电阻：80Ω（VDD-VEE = 15V，信号大于15Vpp）
静态电压消耗非常低
高关断电阻
数字地址信号4.5至18V逻辑电平转换以切换模拟信号18Vpp
内置二进制地址解码器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 5 个)

个

起订量：5 个25个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	双电源
	工作电压	-
