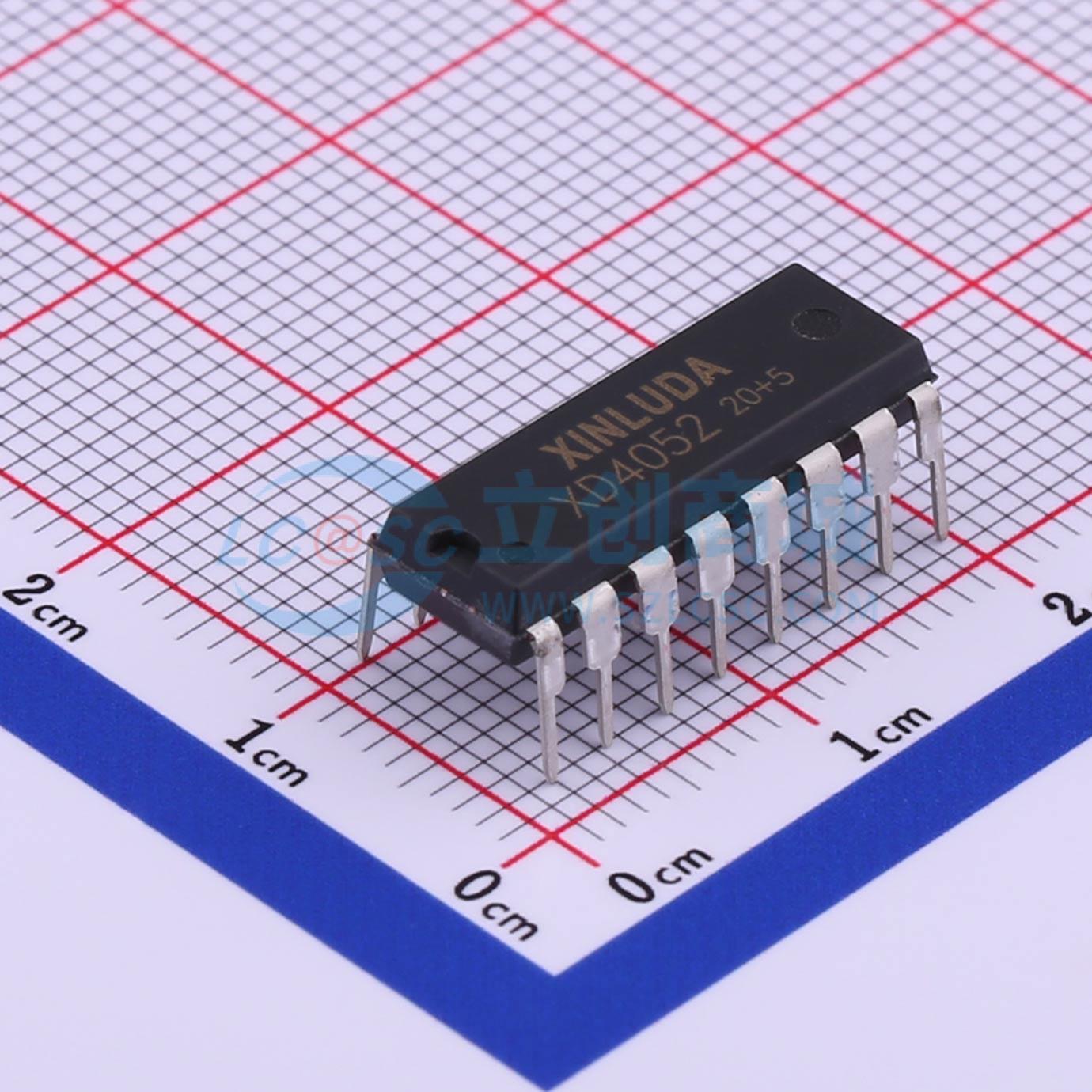

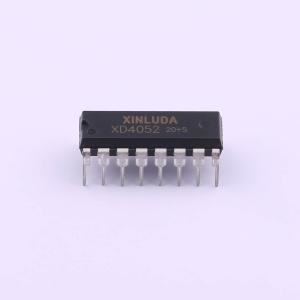

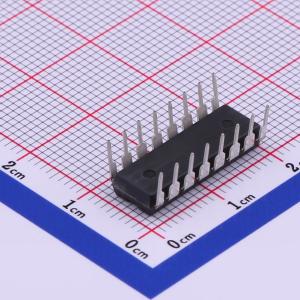

XD4052
多路复用开关 IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有低导通泄漏电流的 2 通道 4:1 模拟开关
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD4052
- 商品编号
- C556246
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.663克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | - | |
| 工作电压 | 3V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 30ns@5V,50pF | |
| 静态电流(Iq) | 0.04uA |
商品概述
XD/XL4052系列模拟开关是由数字信号控制的多路调制/选择性模拟开关，具有低导通电阻和低截止漏电流。幅度为4.5至18V的数字信号可以控制峰峰值为18V的模拟信号。例如，如果VDD = +5V，VSS = 0V，VEE = -13.5V，则0到5V的数字信号可以控制-13.5到4.5V的模拟信号，并且这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有非常低的静态功耗。
XD/XL4052是一个双四选一模拟开关，每组四选一模拟开关有A、B两个二进制控制输入和INH输入。这两个二进制信号可以设置四个模拟通道中的任何一个为导通状态。INH输入“1”电平将两组四选一模拟开关的所有通道设置为关闭状态，而“0”电平则将两组四选一模拟开关的所有通道设置为导通状态。
商品特性
- 非常宽的数字控制和传输模拟信号电压范围：数字4.5至18V，模拟18V
- 低导通电阻：100Ω（VDD-VEE = 15V，信号大于15Vpp）
- 静态电压消耗非常低
- 高关断电阻
- 数字地址信号4.5V至18V逻辑电平转换以切换模拟信号18Vpp
- 内置二进制地址解码器
