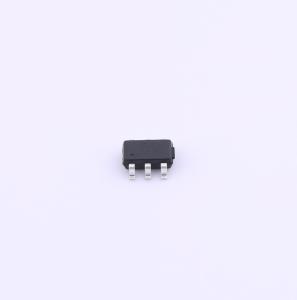

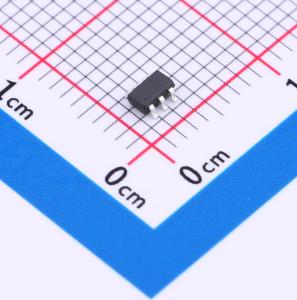

温馨提醒：图片仅供参考，商品以实物为准
IP4220CZ6-N
TVS 5V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：60W峰值脉冲功率 (tp = 8 / 20μs)。 SOT23-6封装。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 低电容 (Cj = 0.3pF 典型值，IO到IO)。应用：以太网。 数字视频接口 (DVI)
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- IP4220CZ6-N
- 商品编号
- C5148483
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.8V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF；0.25pF |
商品特性
- 60瓦峰值脉冲功率（tp = 8/20微秒）
- SOT23 - 6封装
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 0.3 pF典型值，IO到IO）
- 为一条数据/电源线提供保护，可承受：
- IEC 61000 - 4 - 2标准下±12 kV接触放电、±15 kV空气放电
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40 A（5/50 ns）
- IEC 61000 - 4 - 5（浪涌）3.5 A（8/20 μs）
应用领域
- 以太网
- 数字视频接口（DVI）
- USB2.0
- 笔记本电脑和个人电脑
