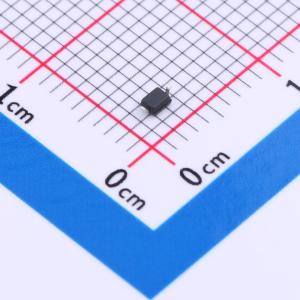

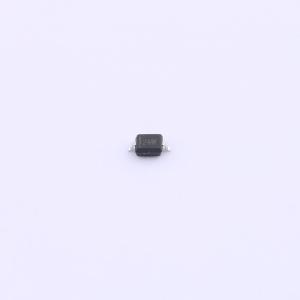

温馨提醒：图片仅供参考，商品以实物为准
PESD24VS1UA-N
单向ESD 24V截止 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：240瓦峰值脉冲功率（tp = 8/20μs）。 单向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 IEC 61000-4-2 空气放电：±30kV，接触放电：±30kV。应用：USB Vbus。 电源线电源管理
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- PESD24VS1UA-N
- 商品编号
- C5148490
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 44V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 240W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品特性
- 240W 峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- IEC 61000-4-2 ±30kV 接触放电 ±30kV 空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）5A（8/20μs）
应用领域
- USB 电源总线
- 电源线
- 电源管理
