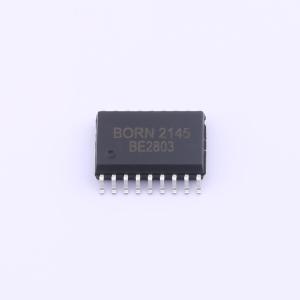

  • ULN2803A商品缩略图

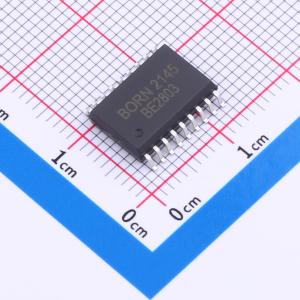

  • ULN2803A商品缩略图
  • ULN2803A商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

ULN2803A

ULN2803A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
ULN2803A 器件是一个 50 V、500 mA 达林顿晶体管阵列。该器件由八个 NPN 达林顿对组成，这些对具有高压输出，并带有用于切换电感负载的共阴极钳位二极管。每个达林顿晶体管对的集电极电流额定值为 500 mA。达林顿晶体管对可以并联以获得更高的电流容量。应用包括继电器驱动器、电锤驱动器、灯驱动器、显示器驱动器（LED 和气体放电）、线路驱动器和逻辑缓冲器。
品牌名称
BORN(伯恩半导体)
商品型号
ULN2803A
商品编号
C5148497
商品封装
SOP-18​
包装方式
编带
商品毛重
0.698克(g)

商品参数

属性参数值
商品目录达林顿晶体管阵列
通道数八路
集射极击穿电压(Vceo)50V
集电极电流(Ic)500mA
最大输入电压(VI)30V
工作温度-65℃~+150℃
属性参数值
集电极漏电流(Icex)50uA
集射极饱和电压(VCE(sat))1.1V@250uA,100mA
输入电流(on)1.35mA
输入电流(off)65uA
反向电流(Ir)50uA

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 5 个)
个
起订量：5 个2000个/圆盘
