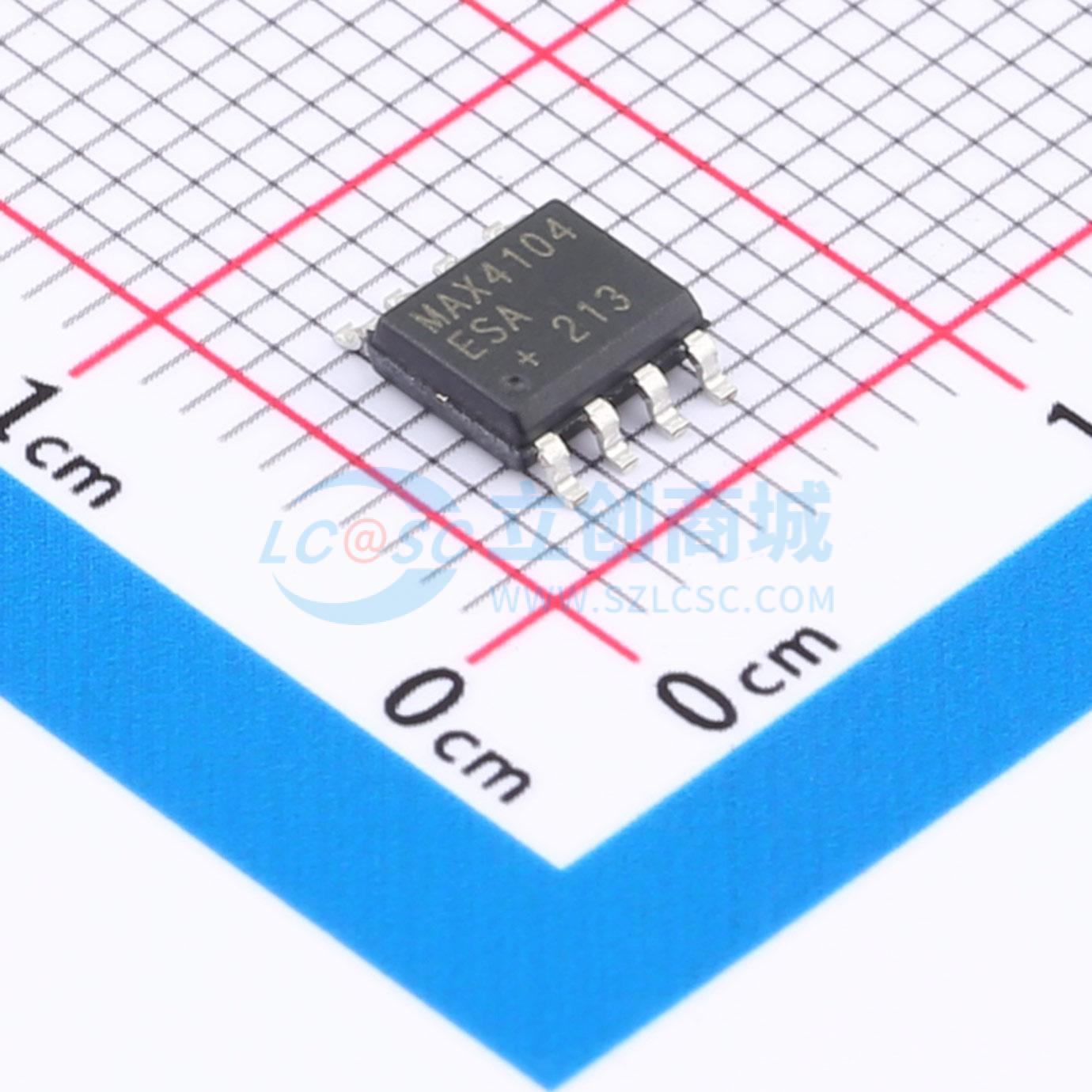

MAX4104ESA+

740MHz、低噪声、低失真运算放大器，SOT23-5封装

描述: 运算放大器在SOT23封装中具有超高速、低噪声和低失真的特点。单位增益稳定的型号仅需20mA电源电流，可提供625MHz带宽和400V/μs压摆率。部分型号补偿后可提供730MHz带宽和1000V/μs压摆率等。低2.1nV/√Hz电压噪声密度和-88dBc无杂散动态范围，使其适用于低噪声/低失真视频和电信应用。还具有±3.7V宽输出电压摆幅和±70mA输出电流驱动能力，有节省空间的5引脚SOT23封装可选。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4104ESA+
商品编号: C5148294
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.296克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	最大电源宽度(Vdd-Vss)	11V
	轨到轨	-
	增益带宽积(GBW)	625MHz
	输入失调电压(Vos)	6mV
	输入失调电压温漂(Vos TC)	2.5uV/℃
	压摆率(SR)	400V/us
	输入偏置电流(Ib)	32uA
	输入失调电流(Ios)	500nA

	属性	参数值
	输入电压噪声密度(eN)	2.1nV/√Hz@1MHz
	共模抑制比(CMRR)	95dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	20mA
	输出电流	70mA
	工作温度	-40℃~+85℃
	单电源电压	-
	双电源电压(Vee~Vcc)	-5.5V~5.5V
	功能特性	内置补偿

商品概述

MAX4104/MAX4105/MAX4304/MAX4305运算放大器在SOT23封装中具备超高速、低噪声和低失真特性。单位增益稳定的MAX4104仅需20mA的电源电流，同时能提供625MHz带宽和400V/μs的压摆率。MAX4304针对增益为+2V/V或更高进行补偿，提供730MHz带宽和1000V/μs的压摆率。MAX4105针对最小增益+5V/V进行补偿，提供410MHz带宽和1400V/sec的压摆率。MAX4305具有+10V/V的最小增益补偿，提供340MHz带宽和1400V/μs的压摆率。2.1nV/√Hz的低电压噪声密度和-88dBc的无杂散动态范围，使这些器件非常适合低噪声/低失真的视频和电信应用。这些运算放大器还具有±3.7V的宽输出电压摆幅和±70mA的输出电流驱动能力。对于空间要求严格的应用，它们采用微型5引脚SOT23封装。

商品特性

低2.1nV/√Hz电压噪声密度
超高速740MHz -3dB带宽（MAX4304，AVCL = 2V/V）
100MHz 0.1dB增益平坦度（MAX4104/4105）
1400V/μs压摆率（MAX4105/4305）
-88dBc无杂散动态范围（5MHz，RL = 100Ω）（MAX4104/4304）
高输出电流驱动：±70mA
低差分增益/相位误差：0.01%/0.01°（MAX4104/4304）
低±1mV输入失调电压
采用节省空间的5引脚SOT23封装

应用领域

视频ADC前置放大器
脉冲/RF电信应用
视频缓冲器和电缆驱动器
超声
有源滤波器
