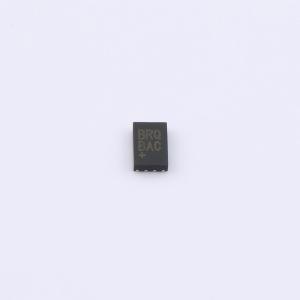

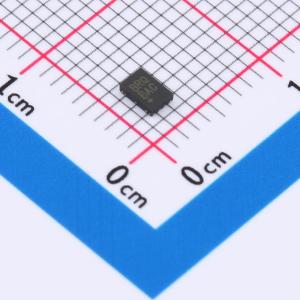

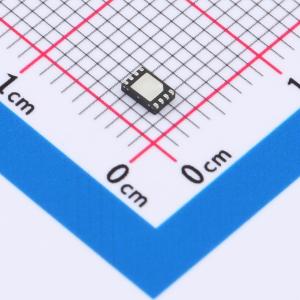

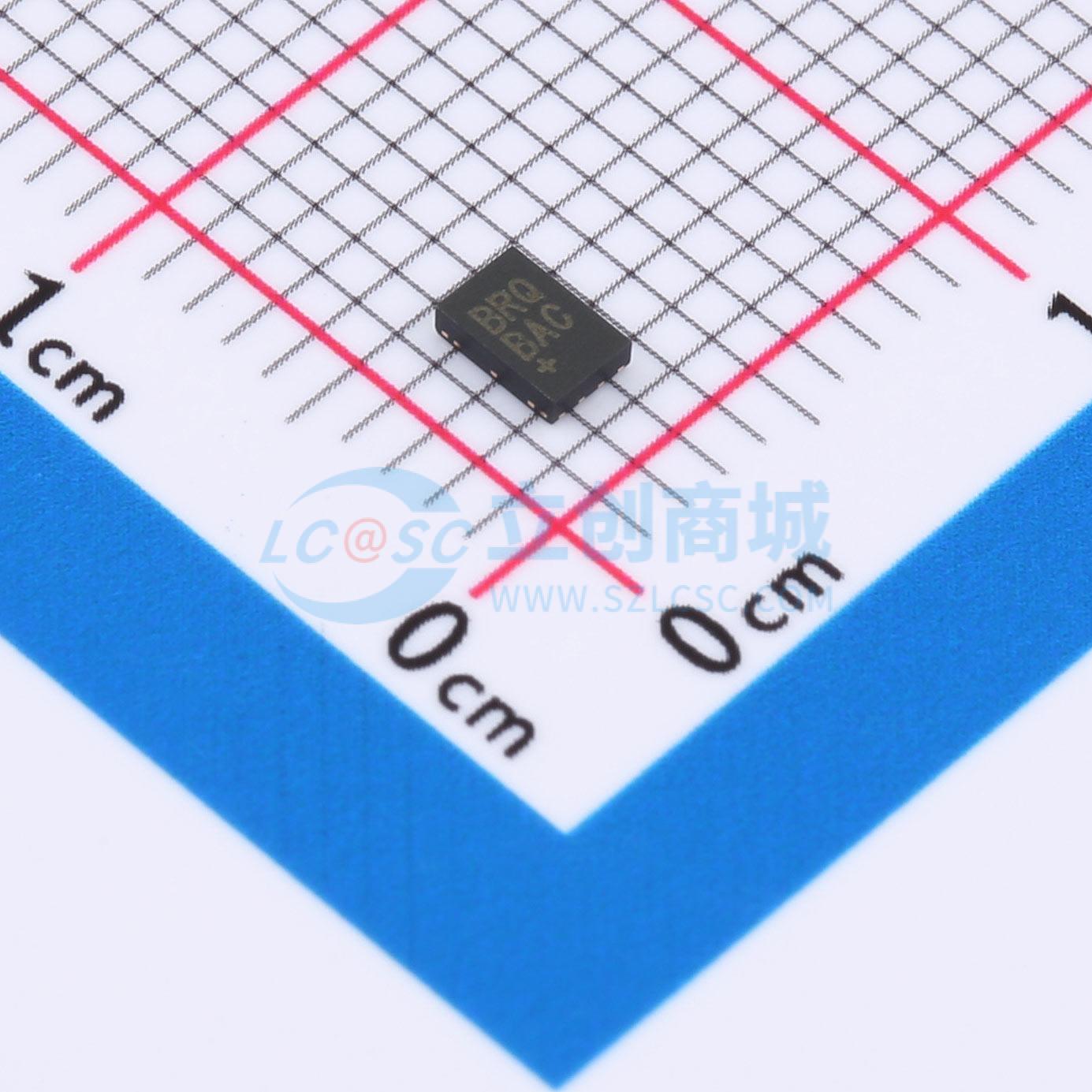

MAX49921FATA/VY+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 0-70V，高精度电流检测放大器,单向汽车CSA，具有最扩展的保护抗扰性
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX49921FATA/VY+
商品编号: C5148295
商品封装: TDFN-8-CU(2x3)
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	0V~70V
	增益	50V/V
	带宽	65kHz
	输入偏置电流(Ib)	100nA
	输入失调电压(Vos)	500nV
	工作温度	-40℃~+125℃
	差分电压	-2V~+2V

	属性	参数值
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.7V~5.5V
	静态电流(Iq)	700uA
	输出电流	55mA
	输入失调电压温漂(Vos TC)	380nV/℃
	输入失调电流(Ios)	0.1uA
	压摆率(SR)	0.25V/us
	共模抑制比(CMRR)	140dB
	噪声密度(eN)	75nV/√Hz@1kHz

商品概述

MAX49921是一款高精度单向电流检测放大器（CSA），其工作输入共模电压范围为0至+70V，不过该器件可承受低至-42V、高至+80V的输入共模电压，从而提供反接电池和高压尖峰保护。MAX49921非常适合用于电感负载（如直流电机和螺线管）的电流监测，在这些应用中，由于电感反冲、电池反接或瞬态事件，共模电压可能变为负值。 ±0.5μV（典型值）的低输入失调电压和±0.05%（典型值）的低增益误差，使该器件非常适合高精度电流测量。 MAX49921的电源电压范围为+2.7V至+5.5V，典型静态电源电流为0.7mA。该器件在-40°C至+125°C的完整汽车温度范围内工作，并且符合AEC-Q100标准。MAX49921采用2mm x 3mm、8引脚、可侧焊TDFN封装，增益可选20V/V和50V/V。

商品特性

符合AEC-Q100汽车应用标准
±0.5μV（典型值）输入失调电压
±0.05%（典型值）增益误差
0至+70V输入电压范围
-42V至+80V保护耐受范围
65kHz、-3dB带宽
140dB直流共模抑制比
增益选项：20V/V、50V/V
轨到轨输出
2mm x 3mm、8引脚TDFN封装
-40°C至+125°C汽车温度范围

应用领域

螺线管电流检测
电池电流监测
电感负载电流监测
高端和低端精密电流检测
超级电容器充放电监测
精密高压电流监测
汽车电流检测
