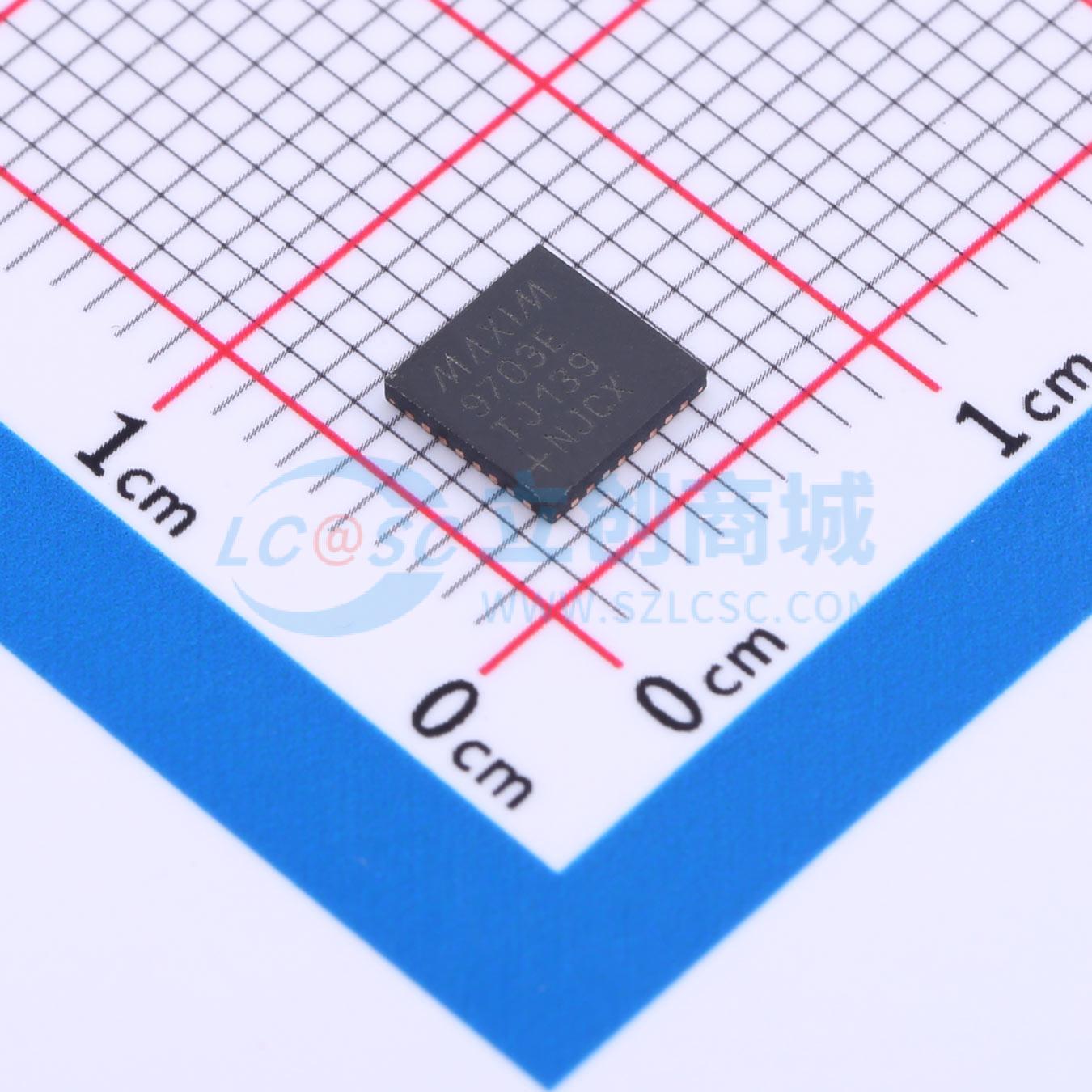

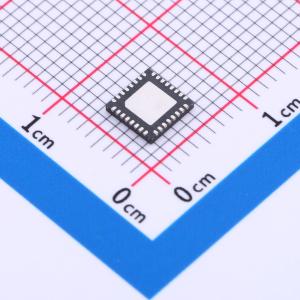

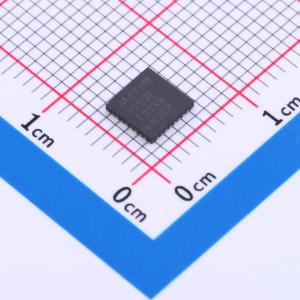

MAX9703ETJ+

MAX9703/MAX9704单声道/立体声D类音频功率放大器兼具AB类放大器的性能和D类放大器的效率，节省了电路板空间，无需使用笨重的散热片。采用D类架构，这些器件可提供高达15W的功率，效率高达78%。专有的受保护调制和开关方案使传统的D类输出滤波器不再必要。 MAX9703/MAX9704提供两种调制方案：固定频率模式（FFM）和扩频模式（SSM），扩频模式可降低因调制频率产生的EMI辐射。该器件采用全差分架构、全桥输出和全面的咔嗒声与噗噗声抑制功能。 MAX9703/MAX9704具有高达80dB的电源抑制比（PSRR）、低至0.07%的总谐波失真加噪声（THD+N）以及超过95dB的信噪比（SNR）。短路和热过载保护功能可防止器件在故障条件下受损。MAX9703采用32引脚TQFN（5mm×5mm×0.8mm）封装。MAX9704采用32引脚TQFN（7mm×7mm×0.8mm）封装。两款器件的工作温度范围均为扩展的-40℃至+85℃。

• 无滤波器D类放大器
• 独特的扩频模式比传统方法降低5dB辐射
• 效率高达78%（RL = 8Ω）
• 效率高达88%（RL = 16Ω）
• 向8Ω负载提供15W连续输出功率（MAX9703）
• 向8Ω负载提供2×10W连续输出功率（MAX9704）
• 低至0.07%的THD+N
• 高PSRR（1kHz时为80dB）
• 10V至25V单电源供电
• 差分输入可最大限度降低共模噪声
• 引脚可选增益可减少元件数量
• 业界领先的咔嗒声与噗噗声抑制功能
• 低静态电流（24mA）
• 低功耗关断模式（0.2μA）
• 短路和热过载保护
• 采用散热高效、节省空间的封装：32引脚TQFN（5mm×5mm×0.8mm）–MAX9703；32引脚TQFN（7mm×7mm×0.8mm）–MAX9704

• 液晶电视、免提车载电话
• 液晶显示器、适配器
• 台式电脑
• 液晶投影仪
