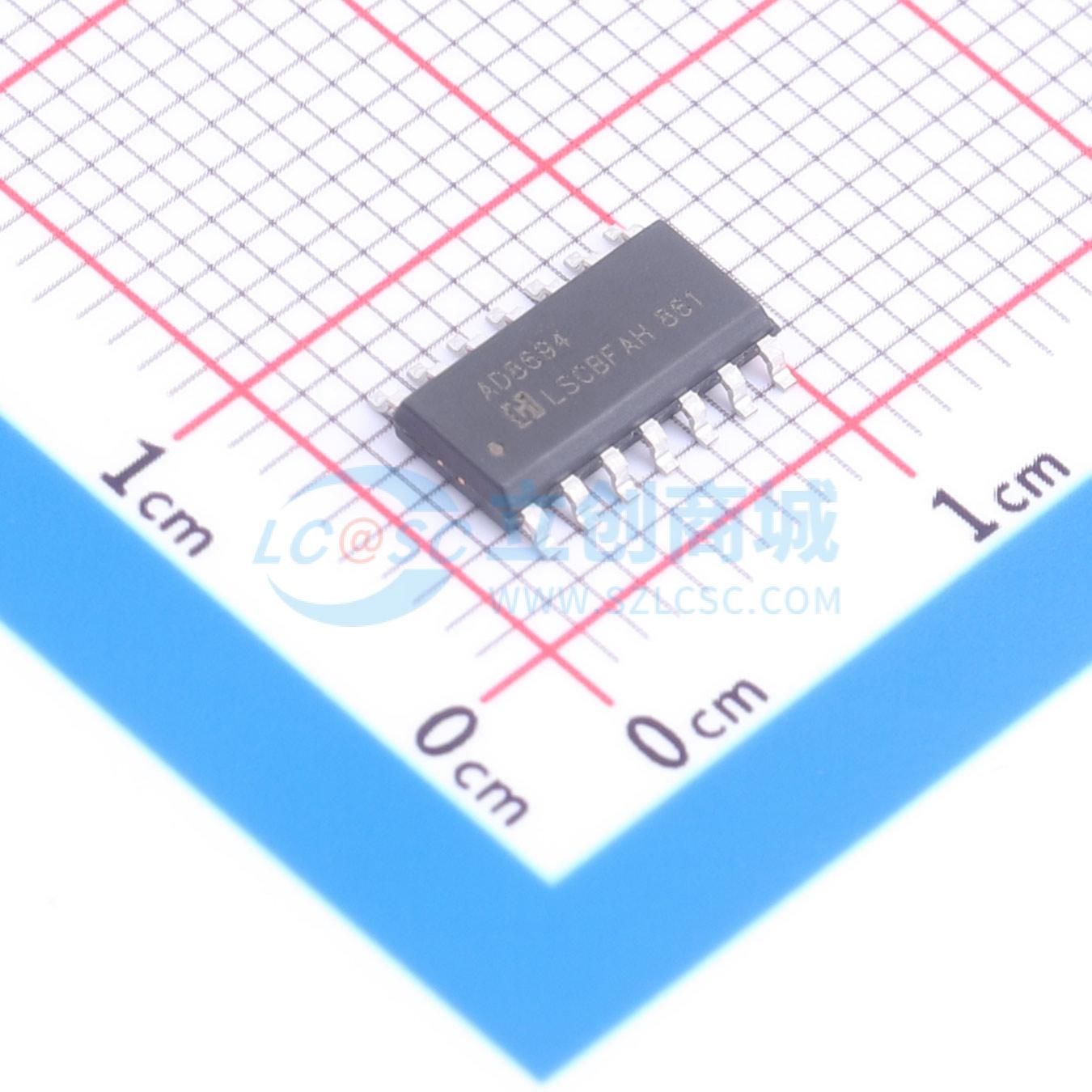

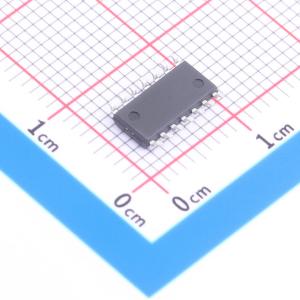

AD8694M/TR-HG

AD869x系列单通道、双通道和四通道运算放大器代表了新一代精密、低功耗运算放大器。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值720μA），结合宽带宽（9MHz）和极低噪声（1kHz时为12nV/√Hz），使其非常适合各种对成本和性能有良好平衡要求的电池供电应用，如音频输出、电机相电流传感、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。AD869x放大器的稳健设计为电路设计人员提供了易用性：在高达500pF的容性负载下具有单位增益稳定性、集成RF/EMI抑制滤波器、过驱动条件下无相位反转以及高静电放电（ESD）保护（5kV HBM）。AD869x放大器在低至+2.0V（±1.0V）和高达+5.5V（±2.75V）的电压下，在-40℃至+125℃的扩展温度范围内进行了优化。AD8691（单通道）有SOT23 - 5和SOP - 8封装。AD8692（双通道）有SOP - 8和MSOP - 8封装。四通道AD8694有SOP - 14和TSSOP - 14封装。

• 低输入失调电压：最大±0.8mV
• 宽单位增益带宽：9MHz
• 高压摆率：9V/μs
• 快速建立时间：0.3μs至0.1%
• 低噪声：1kHz时为12nV/√Hz
• 单电源电压范围2.0V至5.5V
• 低电源电流：5V电源下每个放大器720μA
• 轨到轨输入和输出
• 内部RF/EMI滤波器
• 扩展温度范围：-40℃至+125℃

• 电池供电仪器：消费类、工业、医疗、笔记本电脑
• 音频输出
• 电机相电流传感
• 光电二极管放大
• 传感器信号调理：传感器接口、环路供电、有源滤波器
