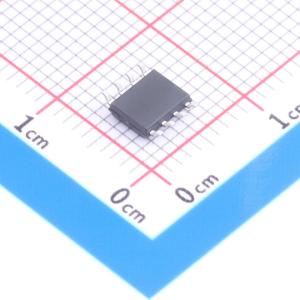

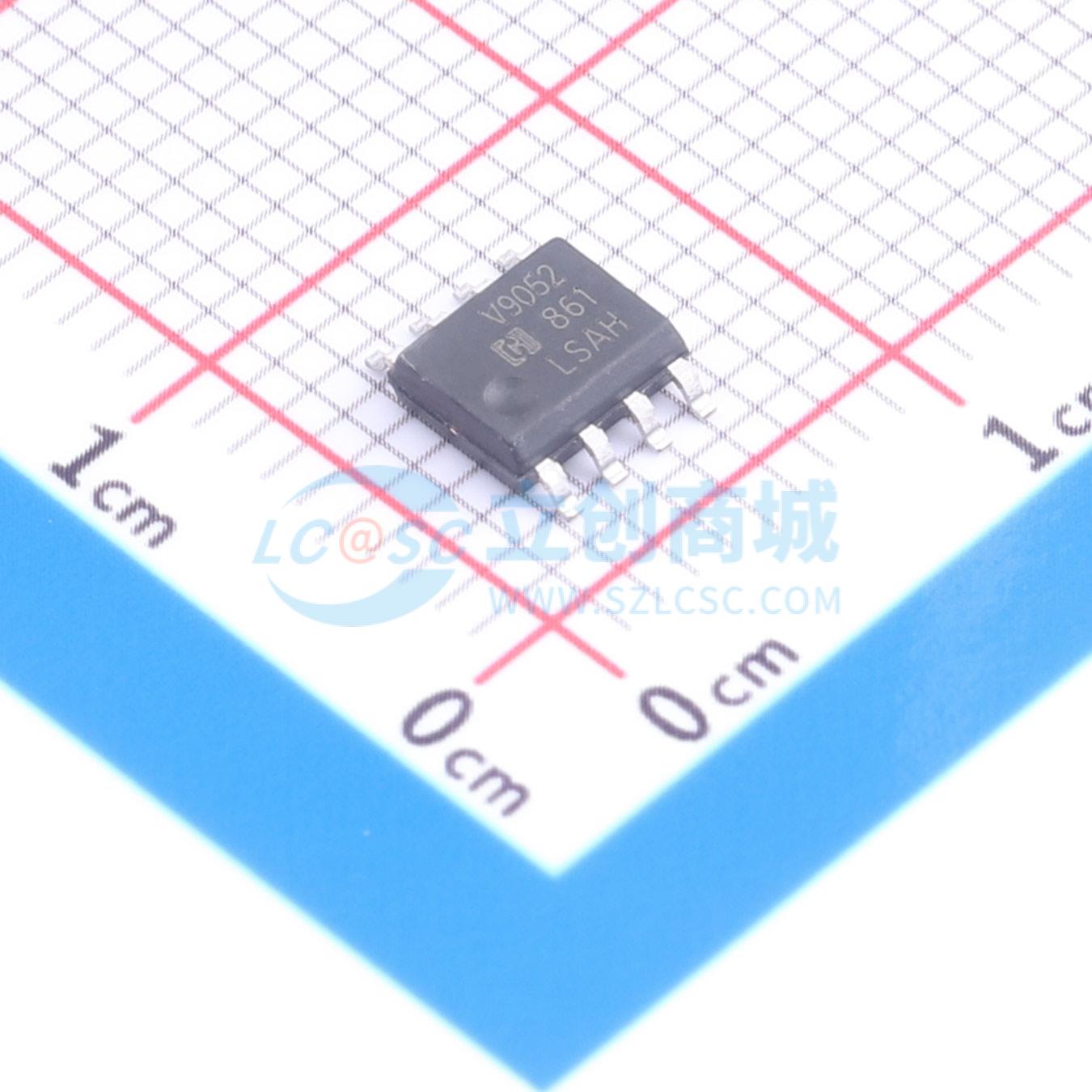

TLV9052M/TR-HG

TLV905x系列单通道、双通道和四通道运算放大器代表了新一代精密、低功耗运算放大器。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值720μA），结合宽带宽（9MHz）和极低噪声（1kHz时为12nV/√Hz），使其非常适合各种需要在成本和性能之间取得良好平衡的电池供电应用，如音频输出、电机相电流传感、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。TLV905x放大器的稳健设计为电路设计师提供了易用性：在高达500pF的容性负载下具有单位增益稳定性、集成RF/EMI抑制滤波器、过驱动条件下无相位反转以及高静电放电（ESD）保护（5kV HBM）。TLV905x放大器经过优化，可在低至+2.0V（±1.0V）和高达+5.5V（±2.75V）的电压下工作，工作温度范围为-40℃至+125℃。 TLV9051（单通道）有SOT23 - 5和SOP - 8两种封装。TLV9052（双通道）有SOP - 8、SOT - 23 - 8、DFN - 8和MSOP - 8封装。四通道TLV9054有SOP - 14和TSSOP - 14封装。

• 低输入失调电压：最大±0.8mV
• 宽单位增益带宽：9MHz
• 高转换速率：9V/μs
• 快速建立时间：0.3μs至0.1%
• 低噪声：1kHz时为12nV/√Hz
• 单电源电压范围2.0V至5.5V
• 低电源电流：5V电源下每个放大器720μA
• 轨到轨输入和输出
• 内部RF/EMI滤波器
• 扩展温度范围：-40℃至+125℃

• 电池供电仪器：消费、工业、医疗、笔记本电脑
• 音频输出
• 电机相电流传感
• 光电二极管放大
• 传感器信号调理：传感器接口、环路供电、有源滤波器
