温馨提醒：图片仅供参考，商品以实物为准

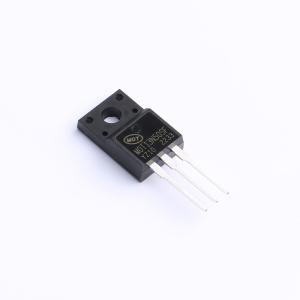

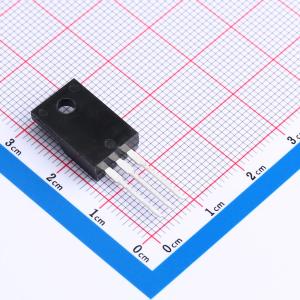

MOT13N50SF
耐压:500V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高开关速度。 100%雪崩测试。应用：高效开关电源。 电子镇流器
- 品牌名称
- MOT(仁懋)
- 商品型号
- MOT13N50SF
- 商品编号
- C5143178
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 480mΩ@10V,6.5A | |
| 耗散功率(Pd) | 48W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 43nC@10V | |
| 输入电容(Ciss) | 1.58nF@25V | |
| 反向传输电容(Crss) | 20pF@25V | |
| 工作温度 | - |
商品概述
ESN7409是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品ESN7409为无铅产品。
商品特性
- 30V，@VGS = -10V时，RDS(ON)=9.0mΩ（典型值）
- @VGS = -4.5V时，RDS(ON)=12.5mΩ（典型值）
- 快速开关
- 高密度单元设计，实现低RDS(ON)
- 材料：无卤素
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式PC的电源管理
- DC/DC转换
