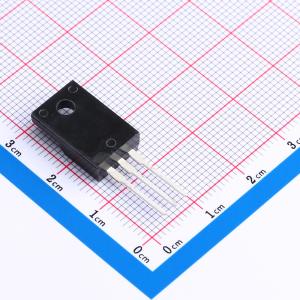

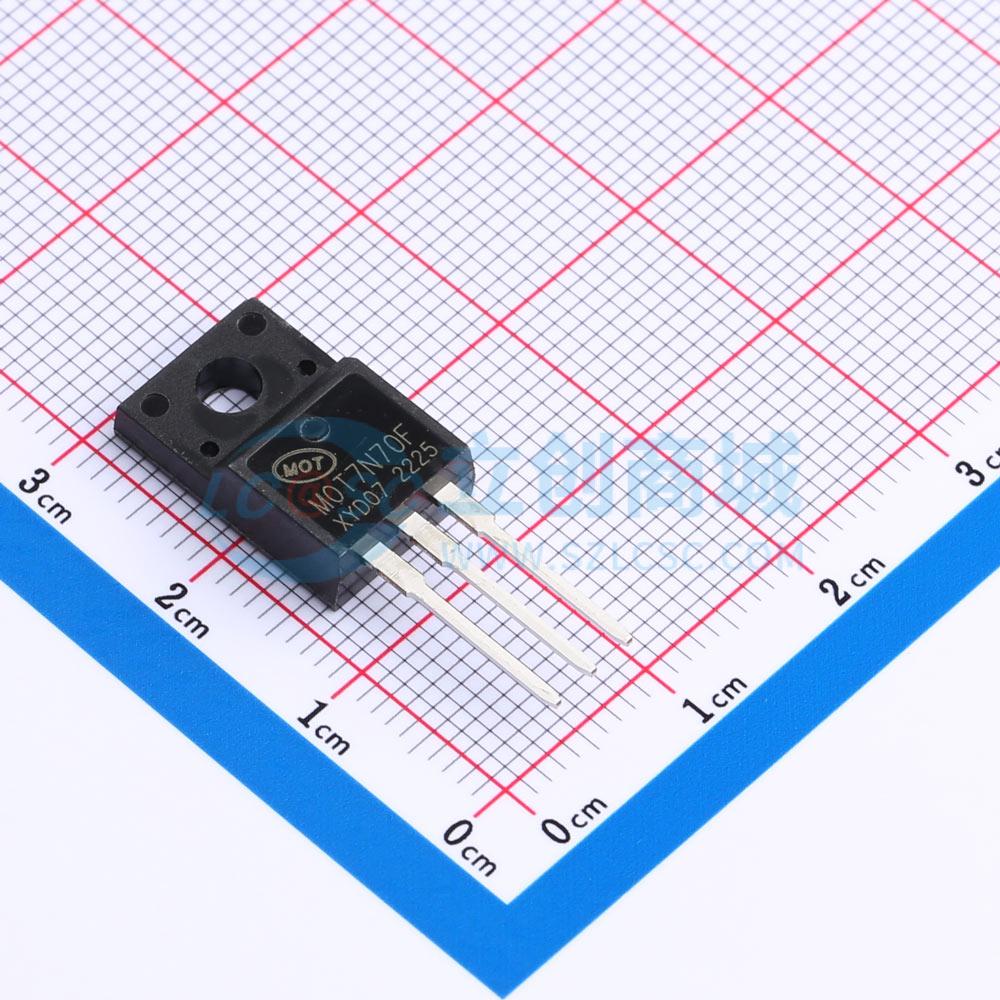

MOT7N70F
1个N沟道 耐压:700V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：快速开关。 经过100%雪崩测试。应用：高频开关电源。 电子镇流器
- 品牌名称
- MOT(仁懋)
- 商品型号
- MOT7N70F
- 商品编号
- C5143164
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.38Ω@10V,3.5A | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | 868pF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
ATM2604KNSG采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 在VGS = 2.5 V时，RDS(ON) < 21 mΩ
- 在VGS = 4.5 V时，RDS(ON) < 15 mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
