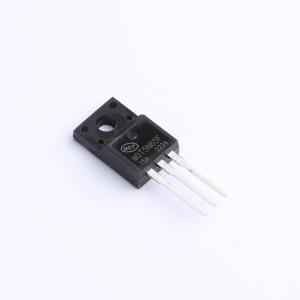

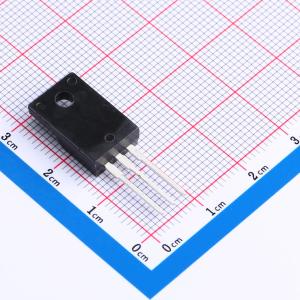

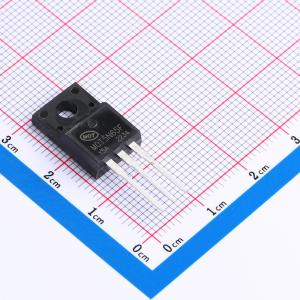

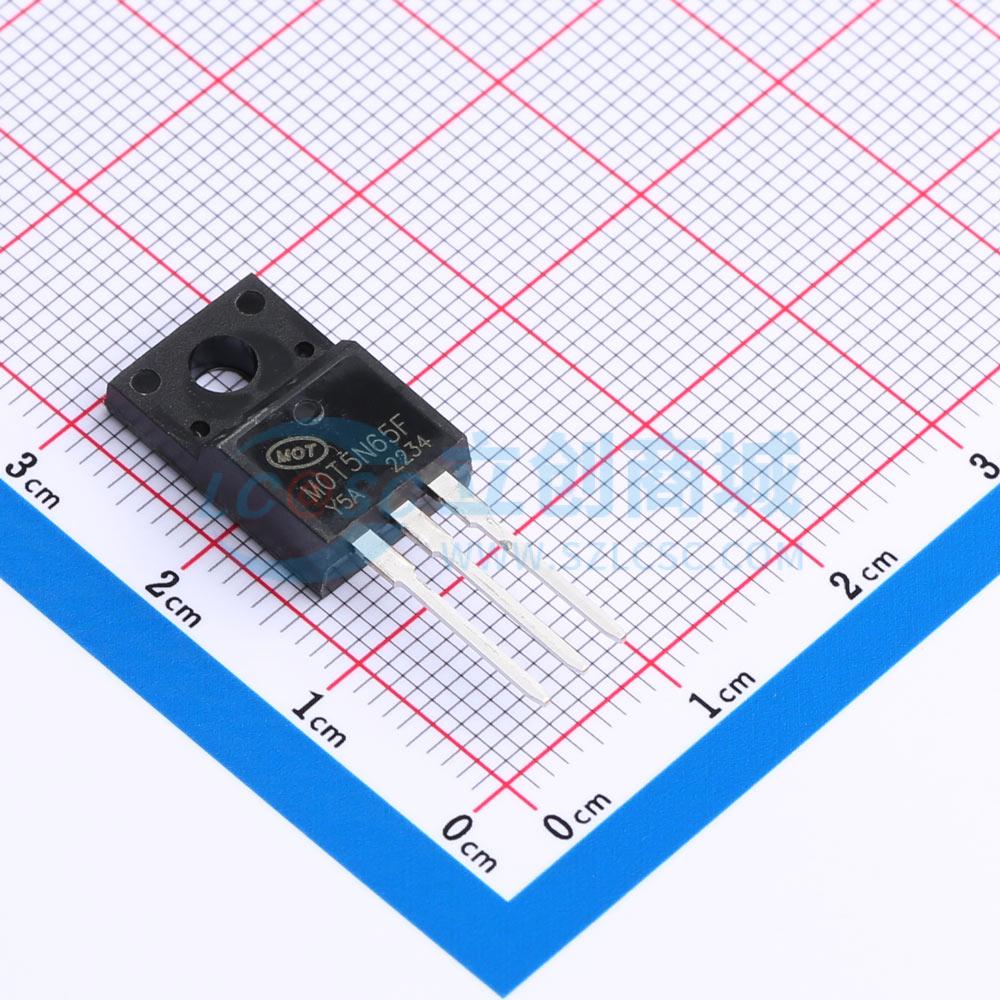

温馨提醒：图片仅供参考，商品以实物为准
MOT5N65F
耐压:650V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高开关速度。应用：电子镇流器。 高频开关
- 品牌名称
- MOT(仁懋)
- 商品型号
- MOT5N65F
- 商品编号
- C5143158
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 2.2Ω@10V,2.5A | |
| 耗散功率(Pd) | 36W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 15nC@10V | |
| 输入电容(Ciss) | 623pF@25V | |
| 反向传输电容(Crss) | 2.9pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
ES4407是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品ES4407为无铅产品。
商品特性
- -30V，RDS(ON) = 9.5 mΩ（典型值），VGS = -10 V
- RDS(ON) = 14 mΩ（典型值），VGS = -4.5 V
- 快速开关
- 采用高密度单元设计，实现低RDS(ON)
- 材料：无卤
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
