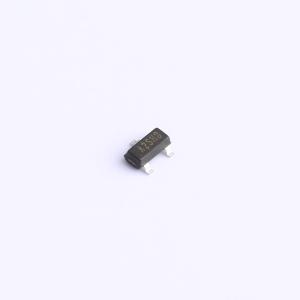

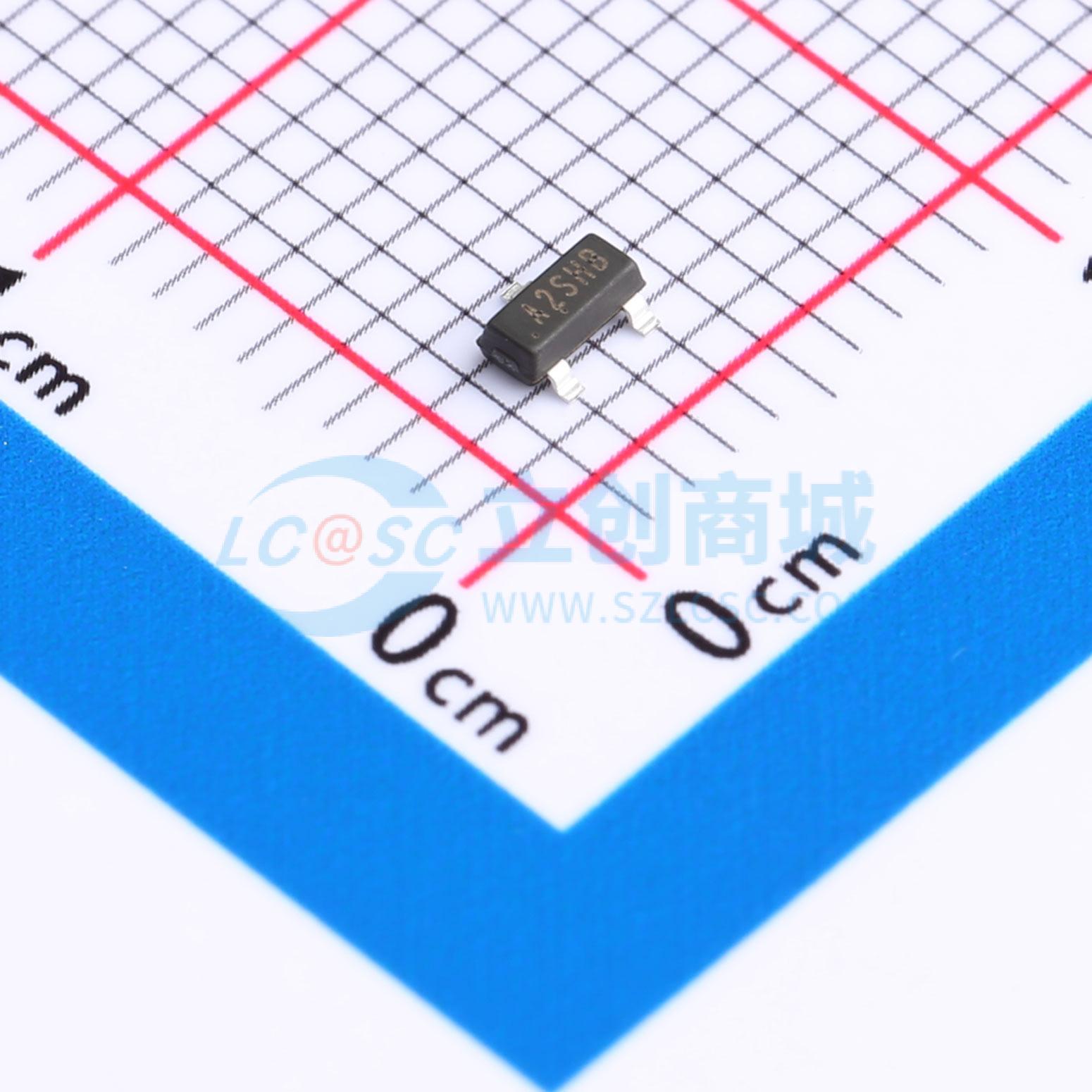

2302
1个N沟道 耐压:20V 电流:2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高功率和电流处理能力。 获得无铅产品认证。 表面贴装封装。应用：电池保护。 负载开关
- 品牌名称
- MOT(仁懋)
- 商品型号
- 2302
- 商品编号
- C5143129
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 75mΩ@2.5V,3A | |
| 耗散功率(Pd) | 600mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 650mV | |
| 栅极电荷量(Qg) | 4nC@4.5V | |
| 输入电容(Ciss) | 300pF@10V | |
| 反向传输电容(Crss) | 80pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 用于低导通电阻RDS(ON)的高密度单元设计
- 坚固的多晶硅栅极单元结构
- 符合RoHS标准
- 可提供无卤产品
- 100%雪崩测试
应用领域
- 有源钳位复位的复位开关
- DC-DC转换器
