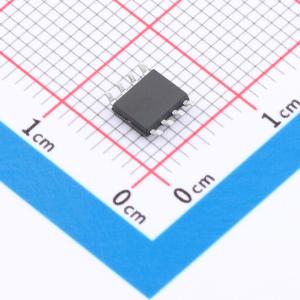

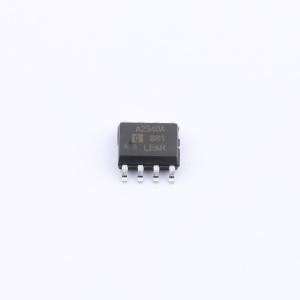

温馨提醒：图片仅供参考，商品以实物为准
OPA2340AIM/TR
高精度、低噪声、轨到轨输入输出的CMOS运算放大器，适用于电池供电应用
- 描述
- Precision, 9MHz, Low-Noise, RRIO, CMOS Amplifiers
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- OPA2340AIM/TR
- 商品编号
- C54301700
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.34448克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 9MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 9V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 86dB | |
| 输入电压噪声密度(eN) | 12nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 1pA | |
| 静态电流(Iq) | 720uA | |
| 输出电流 | 70mA | |
| 输入失调电流(Ios) | 1pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
OPAx340A 系列单通道、双通道和四通道运算放大器代表了新一代精密、低功耗运算放大器。该系列具有轨到轨输入和输出（RRIO）摆幅，低静态电流（典型值为 720 μA），结合宽带宽（9 MHz）和极低噪声（1 kHz 时为 12 nV/√Hz），使其非常适合各种需要在成本和性能之间取得良好平衡的电池供电应用，如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。OPAx340A 放大器的稳健设计为电路设计师提供了易用性：在高达 500 pF 的容性负载下具有单位增益稳定性，集成了 RF/EMI 抑制滤波器，在过驱动条件下无相位反转，以及高静电放电（ESD）保护（5 kV HBM）。OPAx340A 放大器经过优化，可在低至 +2.0 V（±1.0 V）和高达 +5.5 V（±2.75 V）的电压下，在 -40℃ 至 +125℃ 的扩展温度范围内工作。 OPAx340A 系列单通道、双通道和四通道运算放大器专为便携式应用设计，是低功耗、轨到轨输入和输出的运算放大器。这些器件在 0℃ 至 70℃ 的温度范围内，可在 1.8 V 至 5.5 V 电压下工作，具有单位增益稳定性，适用于广泛的通用应用。AB 类输出级能够驱动连接在 VS+ 和地之间任意点的 ≤ 10 kΩ 负载。输入共模电压范围包括两个轨，这使得 OPAx340A 系列几乎可用于任何单电源应用。轨到轨输入和输出摆幅显著增加了动态范围，特别是在低电源应用中，使其非常适合驱动采样模数转换器（ADC）。 OPAx340A 具有 9 MHz 带宽和 9 V/μs 压摆率，每个放大器仅需 720 μA 电源电流，在极低功耗下提供良好的交流性能。对于直流应用，它也能很好地发挥作用，在 1 kHz 时输入噪声电压低至 12 nV/√Hz，输入偏置电流低，最大输入失调电压为 0.8 mV。典型的失调电压漂移为 1 μV/℃，在整个温度范围内，输入失调电压仅变化 100 μV（从 0.8 mV 到 0.9 mV）。 OPAx340A 系列经过优化，可在 0℃ 至 70℃ 的温度范围内，低至 +1.8 V（±0.9 V）和高达 +5.5 V（±2.75 V）的电压下工作，并在 2.0 V 至 5.5 V（±1.0 V 至 ±2.75 V）的电压下进行了全面的规格说明和保证。此外，许多规格适用于 -40℃ 至 +125℃ 的温度范围。
商品特性
- 低输入失调电压：最大 ±0.8 mV
- 宽单位增益带宽：9 MHz
- 高压摆率：9 V/μs
- 快速建立时间：达到 0.1% 误差需 0.3 μs
- 低噪声：1 kHz 时为 12 nV/√Hz
- 单电源电压范围：2.0 V 至 5.5 V
- 低电源电流：5 V 电源下每个放大器为 720 μA
- 轨到轨输入和输出
- 内部 RF/EMI 滤波器
- 扩展温度范围：-40℃ 至 +125℃
应用领域
- 电池供电仪器：消费、工业、医疗、笔记本电脑
- 音频输出
- 电机相电流检测
- 光电二极管放大
- 传感器信号调理：传感器接口、环路供电、有源滤波器
