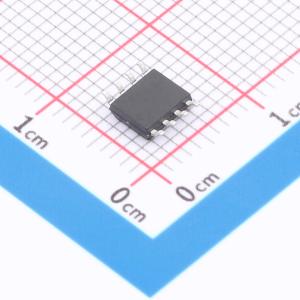

温馨提醒：图片仅供参考，商品以实物为准
LM2662M/TR-HG
CMOS电荷泵电压转换器，可反转或倍增输入电源电压，可选振荡器频率
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2662 Switched Capacitor Voltage Converter
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM2662M/TR-HG
- 商品编号
- C54301702
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.3496克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相；升压 | |
| 工作电压 | 1.5V~5.5V | |
| 输出电压(Vout) | -5.5V~-1.5V | |
| 输出电流(Iout) | 250mA | |
| 静态电流(Iq) | 300uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 9Ω | |
| 能量效率 | 86% | |
| 开关频率 | 10kHz | |
| PFM模式 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自适应开关频率；级联支持；倍压/反相拓扑切换 |
商品概述
LM2662 CMOS电荷泵电压转换器可将1.5 V至5.5 V范围内的正电压转换为相应的负电压。LM2662使用两个低成本电容器，可提供200 mA的输出电流，而无需承担基于电感的转换器所涉及的成本、尺寸和电磁干扰问题。该器件工作电流仅为300 μA，在大多数负载下工作效率超过90%，为电池供电系统提供了理想性能。LM2662也可用作正电压倍增器。 可以通过在OSC引脚添加外部电容器来降低振荡器频率。此外，OSC引脚可用于通过外部时钟驱动LM2662。对于LM2662，可通过频率控制（FC）引脚选择20 kHz或150 kHz的振荡器频率。 LM2662包含四个大型CMOS开关，这些开关按顺序切换以反转输入电源电压。能量转移和存储由外部电容器提供。当S1和S3闭合时，C1充电至电源电压V+。在此期间，开关S2和S4断开。在第二个时间间隔内，S1和S3断开，S2和S4闭合，C1对C2充电。经过多个周期后，C2两端的电压将被提升至V+。由于C2的阳极接地，假设C2无负载、开关无损耗且电容器无等效串联电阻（ESR），则C2阴极的输出等于 -（V+）。实际上，电荷转移效率取决于开关频率、开关导通电阻和电容器的ESR。
商品特性
- 反转或倍增输入电源电压
- 典型输出电阻为9 Ω
- 在200 mA时典型转换效率为86%
- 可选振荡器频率：20 kHz/150 kHz
应用领域
- 笔记本电脑
- 手机
- 医疗仪器
- 运算放大器电源
- 接口电源
- 手持仪器
