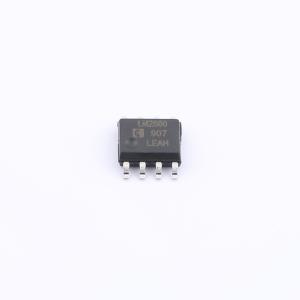

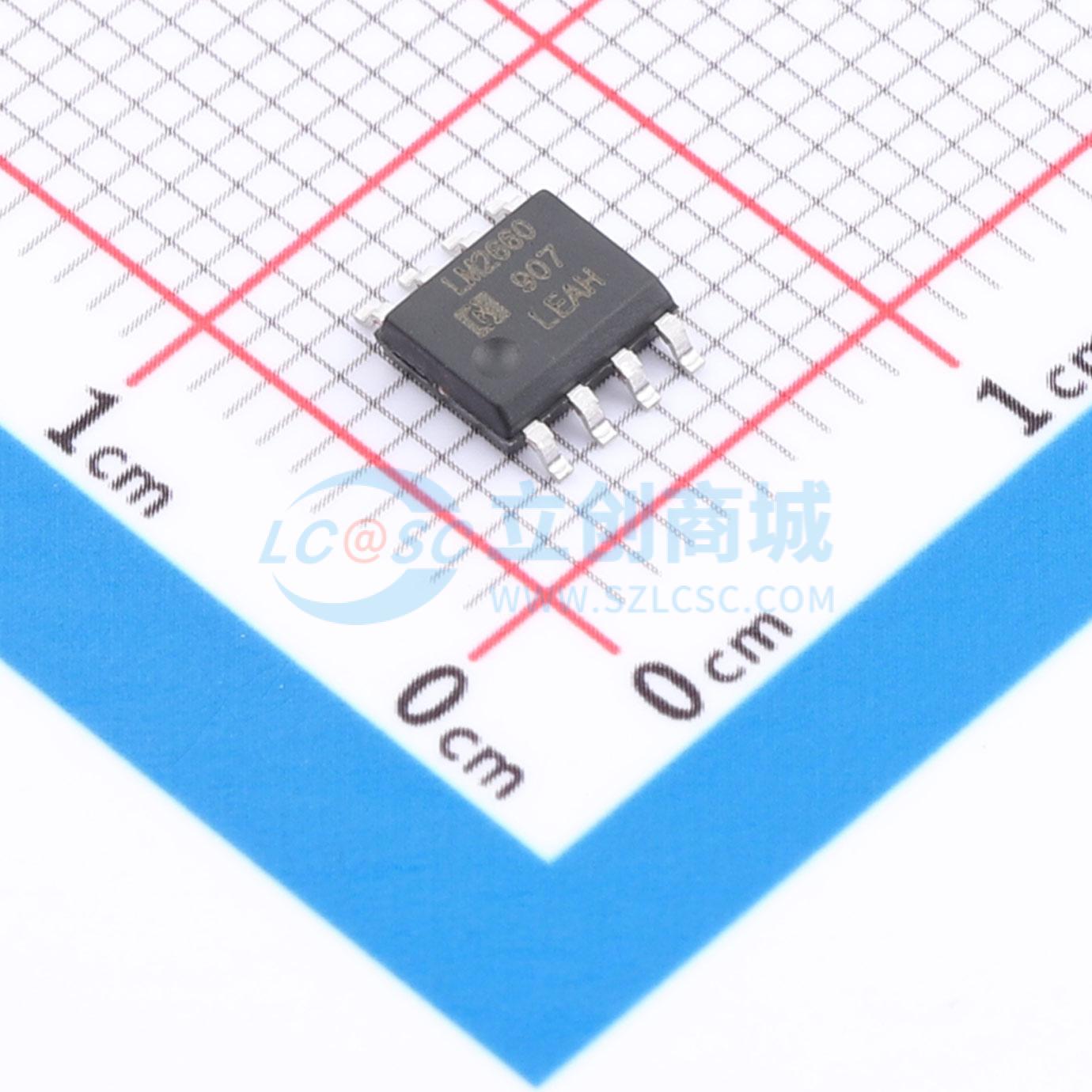

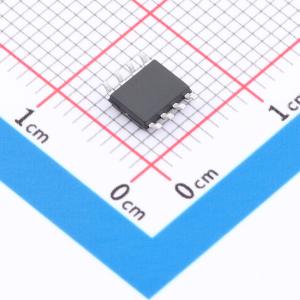

LM2660M/TR-HG
开关电容电压转换器，可反转或倍增输入电源电压，有窄SOP - 8等封装，可选振荡器频率，可外接振荡器输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2660 Switched Capacitor Voltage Converter
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM2660M/TR-HG
- 商品编号
- C54301705
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.34916克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相；升压 | |
| 工作电压 | 1.5V~5.5V | |
| 输出电压(Vout) | -5.5V~-1.5V | |
| 输出电流(Iout) | 100mA | |
| 静态电流(Iq) | 120uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 8Ω | |
| 能量效率 | 88% | |
| 开关频率 | 5kHz；40kHz | |
| PFM模式 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自适应开关频率；级联支持；倍压/反相拓扑切换 |
商品概述
LM2660 CMOS电荷泵电压转换器是一款通用的非稳压开关电容反相器或倍压器。它在1.5V至5.5V的宽电源电压范围内工作，使用两个低成本电容器，可提供100mA的输出电流，且无需承担基于电感的转换器所涉及的成本、尺寸和电磁干扰问题。LM2660的工作电流仅为120μA，在大多数负载下工作效率超过90%，为电池供电系统提供了理想的性能。LM2660器件可以直接并联使用，以降低输出阻抗，从而在给定电压下提供更大的电流。
FC（频率控制）引脚可在标称10kHz或80kHz的振荡器频率之间进行选择。通过向OSC引脚添加外部电容器，可以降低振荡器频率。此外，OSC引脚可用于由高达150kHz的外部时钟驱动LM2660。通过这些方法，可以控制输出纹波频率和谐波。
此外，LM2660可以配置为将正输入电压精确地减半。在这种模式下，可以使用高达11V的输入电压。
商品特性
- 反转或倍增输入电源电压
- 采用窄SOP - 8封装
- 典型输出电阻为8Ω
- 在100mA时典型转换效率为88%
- 可选振荡器频率：10kHz/80kHz
- 可选外部振荡器输入
应用领域
- 笔记本电脑
- 手机
- 医疗仪器
- 运算放大器电源
- 接口电源
- 手持仪器
