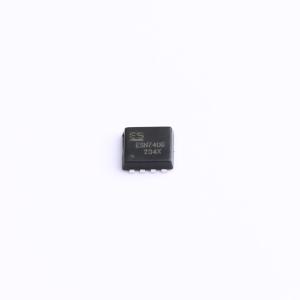

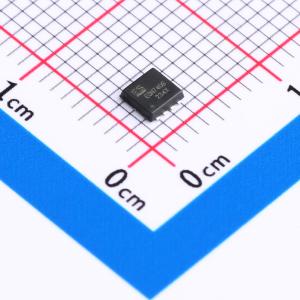

温馨提醒：图片仅供参考，商品以实物为准
ESN7409
1个P沟道 耐压:30V 电流:36.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-30V,-32A,8.0mΩ@10V,-12A,-1.4V@250uAL；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESN7409
- 商品编号
- C5140349
- 商品封装
- PDFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 36.7A | |
| 导通电阻(RDS(on)) | 9mΩ@10V；12.5mΩ@4.5V | |
| 耗散功率(Pd) | 29.76W | |
| 阈值电压(Vgs(th)) | 1.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 46nC@10V | |
| 输入电容(Ciss) | 1.78nF | |
| 反向传输电容(Crss) | 200pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 235pF |
商品特性
~~- 超低栅极电荷-快速开关能力-经过雪崩能量测试-改善的dv/dt能力,高耐用性
应用领域
- 高频开关模式电源-电子镇流器-不间断电源(UPS)
