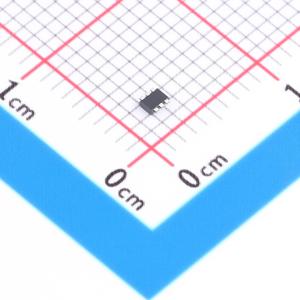

TPS62A0568PDRLR

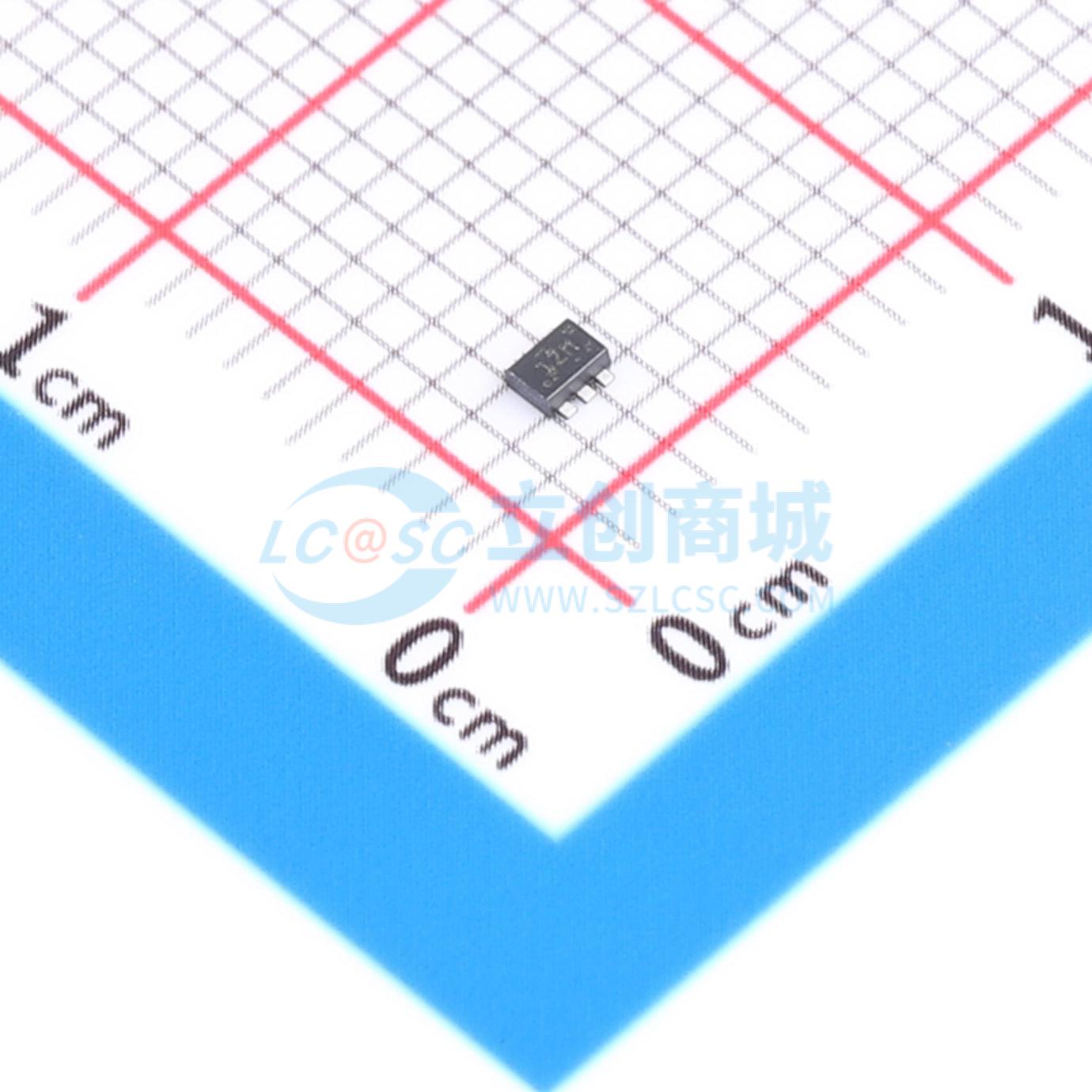

TPS62A056x 系列器件是同步直流/直流降压转换器，经过优化可实现高效率和紧凑型设计尺寸。此器件集成了能够传送高达 2A 输出电流的开关。在中高负载条件下，该器件在峰值电流模式脉宽调制 (PWM) 下以大约2.4MHz 开关频率运行。在轻载情况下，这些器件自动进入节能模式 (PSM)，从而在整个负载电流范围内保持高效率。关断时，可最大限度降低电流消耗，从而延长应用寿命。该器件系列的 TPS62A056xA 型号在整个负载电流范围内以强制 PWM 模式运行。TPS62A056x 器件通过一个外部电阻分压器提供可调节输出电压。内部软启动电路可限制启动期间的浪涌电流。内置的重要特性包括过流保护、热关断保护和电源正常指示（可选）。这些器件采用 SOT563 封装。TPS62A0569 是一款高效同步降压转换器。该器件采用峰值电流控制方案，具有自适应关断时间。在中等负载至重负载电流下，该器件通常以 2.4MHz 频率脉宽调制 (PWM) 模式运行。根据输入输出电压比，只需一个简单的电路即可设置低侧 MOSFET 所需的关断时间，从而使开关频率相对恒定，而不受输入电压、输出电压和负载电流的变化影响。

• 输入电压范围为 2.5V 至 5.5V
• 1A 和 2A 省电模式 (PSM) 和强制脉宽调制(FPWM) 型号
• 0.6V 至 VIN 可调节输出电压范围
• 100mΩ/70mΩ 低 RdsON 开关
• < 23μA 静态电流
• 2% 反馈精度（包括温度影响）
• 100% 模式运行
• 2.4MHz 开关频率
• 电源正常状态输出引脚（可选）
• 短路保护 (HICCUP)
• 内部软启动
• 有源快速输出放电（带电流限制的开关）
• 热关断保护

• 机顶盒
• 电视应用
• IP 网络摄像头
• 多功能打印机
• 无线路由器
• 固态硬盘
• 电池供电的应用
• 通用负载点电源
