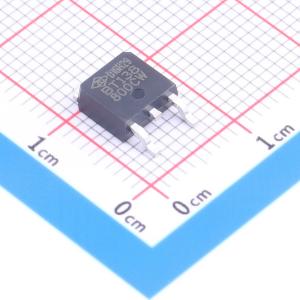

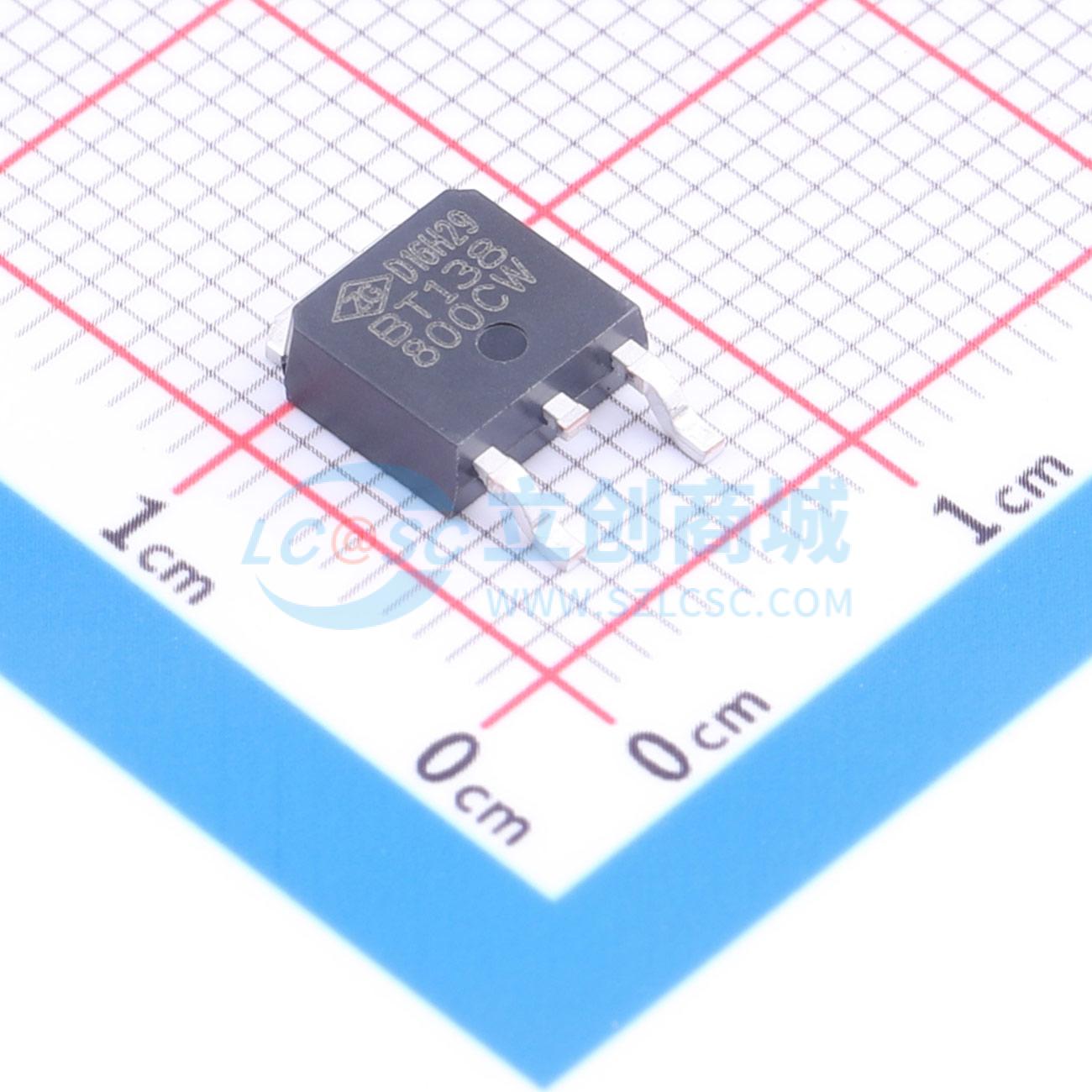

BT138-800CW-D
三象限双向可控硅，适用于通用交流开关，可用于加热调节、电机启动电路等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 三象限双向可控硅,VRRM/VDRM=800V,IT(RMS)=12A,IGT=35/35/35mA
- 品牌名称
- ZG(中鑫)
- 商品型号
- BT138-800CW-D
- 商品编号
- C54221020
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1.2884克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 12A | |
| 浪涌电流 | 120A | |
| 门极平均耗散功率(PG(AV)) | 10W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 35mA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 60mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BT138 - 800CW - D 双向可控硅适用于通用交流开关。它可在加热调节、感应电机启动电路等应用中用作开关功能，也可在调光器、电机速度控制器中用于相位控制操作。BT138 - 800CW - D 无缓冲双向可控硅特别推荐用于感性负载。它可以通过 MCU I/O 端口直接驱动。从 T2 端子连接到外部散热器。TO - 252 封装符合 RoHS 标准。
商品特性
- 适用于通用交流开关
- 可用于加热调节、感应电机启动电路等的开关功能
- 可用于调光器、电机速度控制器的相位控制操作
- 特别推荐用于感性负载
- 可通过 MCU I/O 端口直接驱动
- TO - 252 封装符合 RoHS 标准
