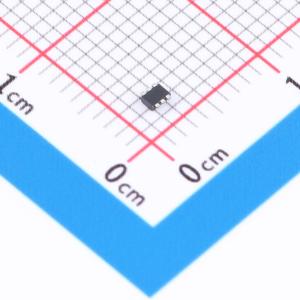

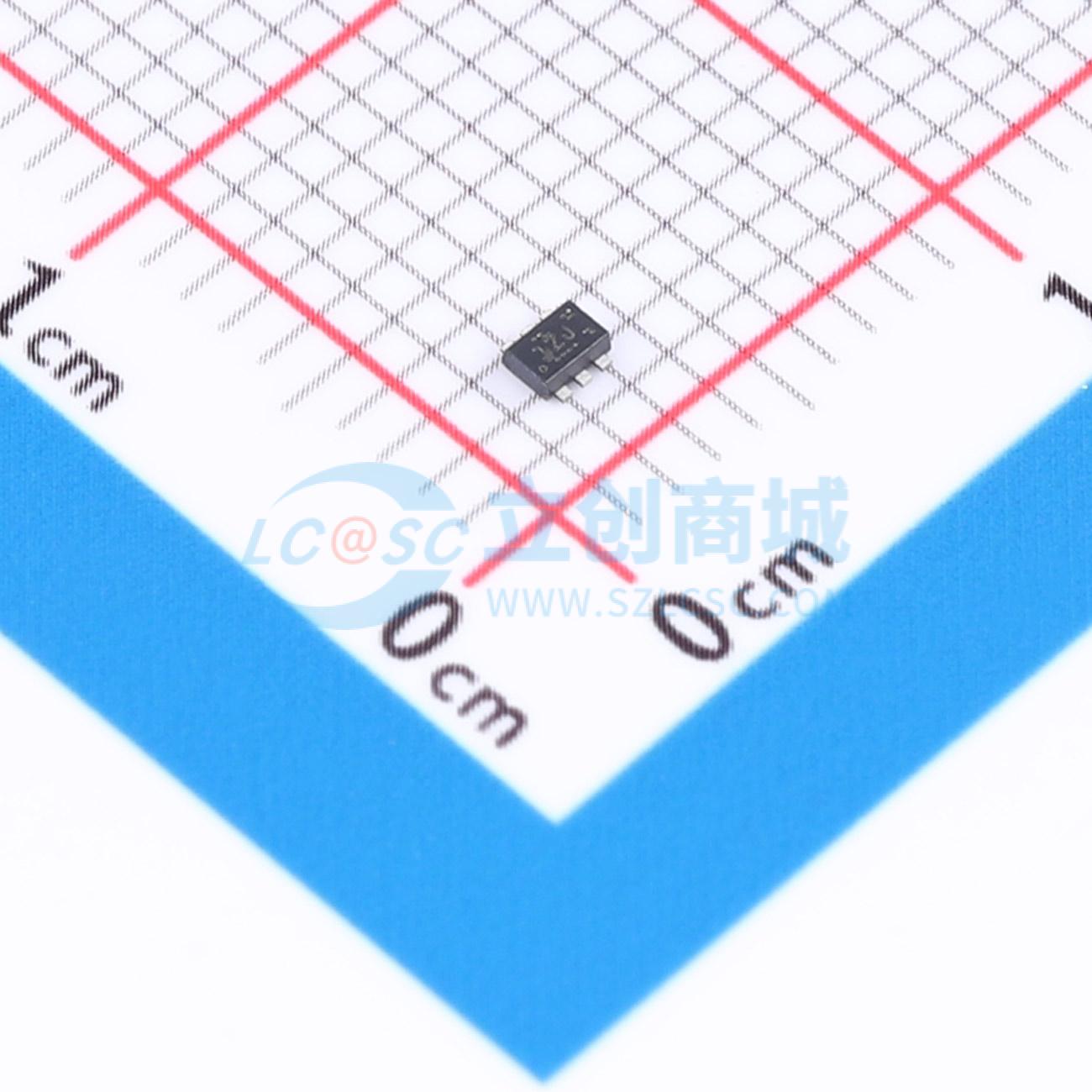

TPS62A0569APDRLR

TPS62A056x系列器件是针对高效率和紧凑设计尺寸优化的同步降压DC/DC转换器。器件集成了可提供最高2A输出电流的开关。中等到重载条件下，器件以约2.4MHz开关频率工作在峰值电流模式脉宽调制（PWM）。轻载时，器件自动进入省电模式（PSM），在整个负载电流范围内保持高效率。关断状态下，电流消耗降至最低，可延长应用产品的存放寿命。该器件系列的TPS62A056xA变体在整个负载电流范围内工作在强制PWM模式。TPS62A056x器件可通过外部电阻分压网络调节输出电压。内部软启动电路限制启动时的浪涌电流。内置过流保护、热关断保护和可选的电源良好指示功能。器件采用SOT563封装。

• 输入电压范围2.5V至5.5V
• 提供1A和2A输出电流版本，包含省电模式（PSM）和强制脉宽调制（FPWM）版本
• 可调输出电压范围0.6V至VIN
• 100mΩ/70mΩ导通电阻开关
• 静态电流小于23µA
• 包含温度效应在内的反馈精度为2%
• 100%占空比工作
• 开关频率2.4MHz
• 可选电源良好输出引脚
• 短路保护（HICCUP打嗝模式）
• 内置软启动
• 有源快速输出放电（带电流限制的开关）
• 热关断保护

• 机顶盒
• 电视应用
• IP网络摄像头
• 多功能打印机
• 无线路由器
• 固态硬盘
• 电池供电应用
• 通用负载点电源
