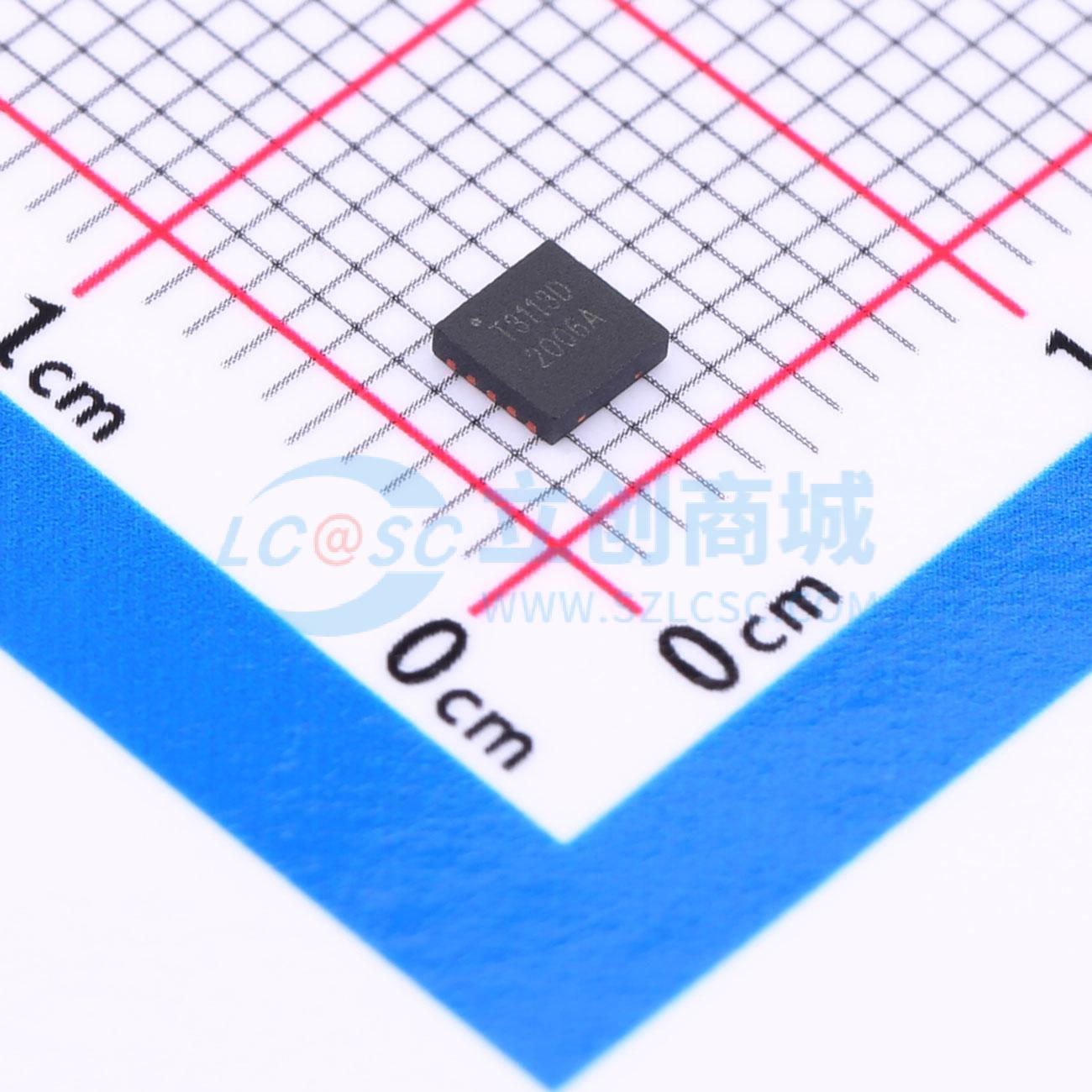

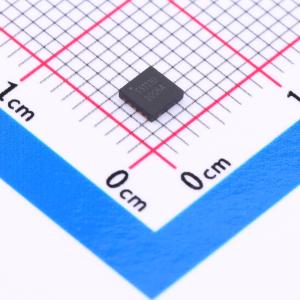

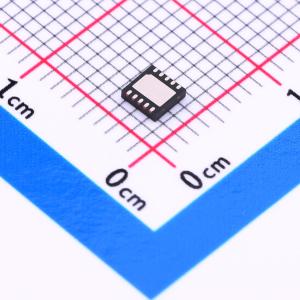

TMI3113D

1.0MHz 3.5A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3113D是一款高效率的1.0MHz同步降压转换器,最大输出电流为3.5A,输入电压范围为2.7V到5.5V,输出电压低至0.6V。该器件具有轻载模式下的PFM控制,短路保护和热关断保护功能,适用于便携式设备。
品牌名称: TMI(拓尔微)
商品型号: TMI3113D
商品编号: C5136996
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.095克(g)

商品参数

商品概述

TMI3113D是一款1.0MHz固定频率、电流模式降压转换器。它非常适合需要从单节锂离子电池获得高达3.5A高输出电流的便携式设备。该器件还能以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间，同时轻载操作可为对噪声敏感的应用提供极低的输出纹波。TMI3113D的1MHz高开关频率可在降低开关损耗的同时，将外部元件尺寸减至最小。内部斜率补偿设置使该器件能够使用较小的电感值运行，以优化尺寸并实现高效运行。TMI3113D具备电源正常指示功能，采用DFN3*3 - 10封装。该器件提供两种工作模式，即PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。

商品特性

高效率：在5V转3.3V时效率高达96%
1.0MHz开关频率
高达3.5A输出电流
无需肖特基二极管
2.7V至5.5V输入电压范围
输出电压低至0.6V
轻载时采用PFM模式以实现高效率
压差操作时占空比达100%
低静态电流：50μA
短路保护
热关断保护
电源正常指示输出功能
浪涌电流限制和软启动
输入过压保护（OVP）
关断电流<1μA
DFN3*3 - 10封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
便携式仪器
数码相机和摄像机
PC卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	3.5A
	开关频率	1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
