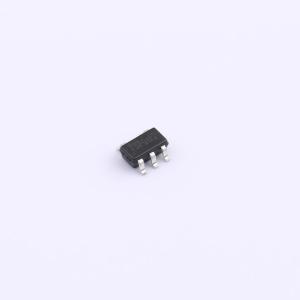

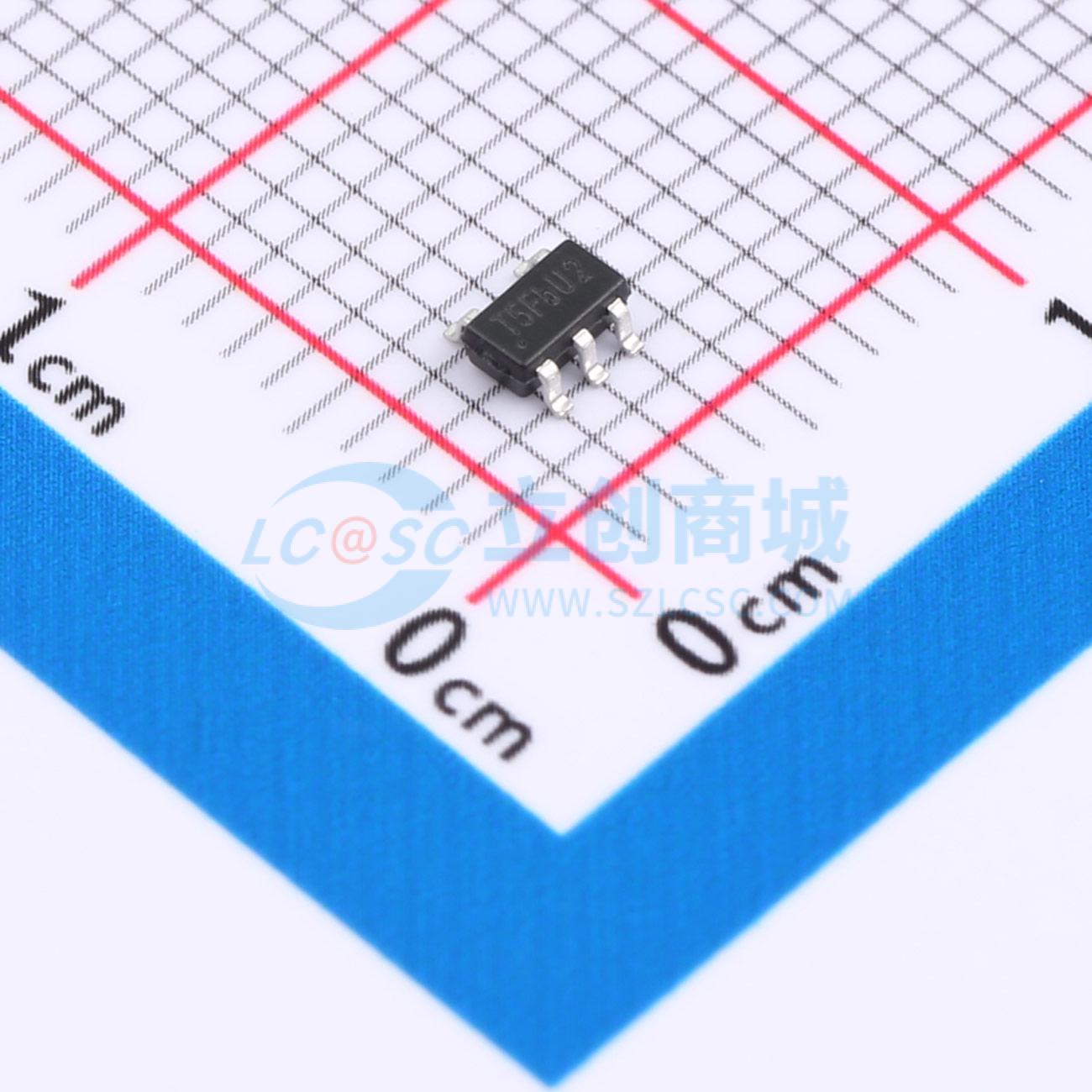

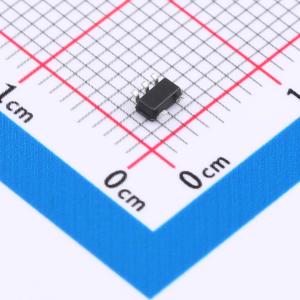

温馨提醒：图片仅供参考，商品以实物为准
TMI3408F
1.5MHz 1.2A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI3408F 是一款高效率、1.2A、1.5MHz 的同步降压转换器,采用强制 PWM 模式。该器件集成了主开关和同步整流器,无需外部肖特基二极管。输出电压可低至 0.6V,支持 100% 占空比运行,适用于便携式系统。具备短路保护、热故障保护和启动软启动功能。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI3408F
- 商品编号
- C5138141
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.047267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI3408F是一款固定频率为1.5MHz的峰值电流模式降压转换器，具备强制PWM工作模式。该器件集成了主开关和同步整流器，无需外部肖特基二极管即可实现高效率。输出电压可低至0.6V进行调节。TMI3408F还能以100%占空比运行，实现低压差工作，延长便携式系统的电池续航时间。此器件采用峰值电流模式控制和强制PWM模式，具有快速的负载瞬态响应。
商品特性
- 高效率：高达96%（@3.3V）
- 1.5MHz固定频率工作
- 强制PWM工作模式
- 1.2A输出电流
- 无需肖特基二极管
- 2.5V至5.5V输入电压范围
- 输出电压低至0.6V
- 压差状态下100%占空比
- 具备斜率补偿的电流模式控制，实现出色的线路和负载瞬态响应
- 短路保护
- 热故障保护
- 浪涌电流限制和软启动
- 输入过压保护（OVP）
- 关断电流<1μA
- SOT23 - 5封装
应用领域
- 蜂窝手机和智能手机
- 无线和DSL调制解调器
- PDA/MID/PAD
- 数码相机和摄像机
